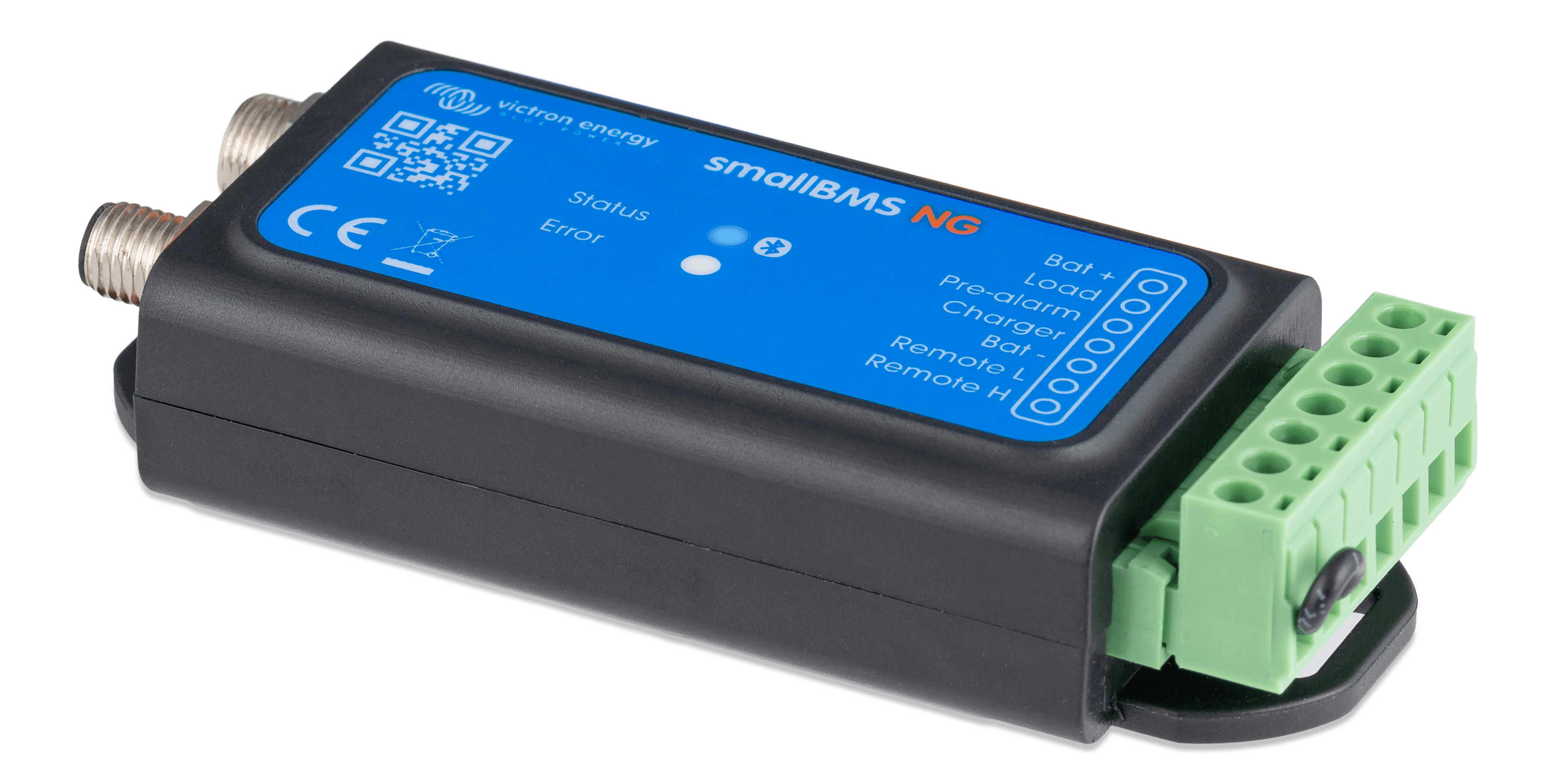

SmallBMS NG

Den SmallBMS NG er et alt i ét batteri-styringssystem (BMS) designet til Victron Lithium NG batterier (ikke kompatibel med Lithium Battery Smart batterier). Det overvåger og beskytter batterierne ved at styre ladning og belastning og det giver alarmbeskeder når batteriet har lav spænding.

Den SmallBMS NG er et enkelt og omkostningseffektivt alternativ til VE.Bus BMS NG til applikationer, der ikke kræver integrering med Victron invertere/opladere. Det giver nødvendig beskyttelse af lithium batterier uden at tilføje kompleksiteten af VE.Bus kommunikation og er derfor ikke egnet til brug med VE.Bus invertere/opladere som for eksempel MultiPlus og Quattro.

Med indbygget bluetooth, forbinder det direkte til alle lithium NG batterier i systemet til central overvågning via VictronConnect. Det modtager også data om spænding og opladning direkte fra batterierne, så der er ikke behov for en adskilt SmartShunt.

Lithium NG batterier kan konfigureres i serier, parallelt eller en kombination af begge, understøttende 12V, 24V og 48V systemer. Maksimalt 50 batterier kan bruges i 12V eller 24V banke, og 25 batterier i 48V banke, hvilket muliggør op til 192 kWh (12V), 384 kWh (24V) og 128 kWh (48V) opbevaring. Flere Lynx Smart BMS enheder kan placeres parallelt for at udvide kapacitet og sikre redundans.

Nøglefunktioner:

  • Belastningsafbryder output: Kontrollerer fjernstyring on/off input fra et BatteryProtect, en inverter, DC-DC konverter eller andre belastninger med fjernstyring on/off funktion for at forebygge dyb afladning.
  • Opladning afbryder output: Kontrollerer fjernstyring on/off port af opladere som for eksempel Smart IP43 oplader, et Cyrix-Li-Charge relæ, et Cyrix-Li-ct Battery Combiner eller et BatteryProtect, for at forebygge overspænding.
  • Før-alarm output: Giver tidlig advarsel om lav batteri-spænding inden belastninger bliver koblet fra. Kan drive et relæ, LED eller en summelyd.
  • Fjernstyring on/off: Tillader ekstern kontrol over både belastnig og spænding frakobling outputs.
  • LED lamper: Omfatter et blåt LED til Bluetooth status og et rødt LED til advarsler og fejl.
SmallBMS NG
SmallBMS NG

Year warranty

World-wide support

Om dette produkt

Den SmallBMS NG er et alt i ét batteri-styringssystem (BMS) designet til Victron Lithium NG batterier (ikke kompatibel med Lithium Battery Smart batterier). Det overvåger og beskytter batterierne ved at styre ladning og belastning og det giver alarmbeskeder når batteriet har lav spænding.

Den SmallBMS NG er et enkelt og omkostningseffektivt alternativ til VE.Bus BMS NG til applikationer, der ikke kræver integrering med Victron invertere/opladere. Det giver nødvendig beskyttelse af lithium batterier uden at tilføje kompleksiteten af VE.Bus kommunikation og er derfor ikke egnet til brug med VE.Bus invertere/opladere som for eksempel MultiPlus og Quattro.

Med indbygget bluetooth, forbinder det direkte til alle lithium NG batterier i systemet til central overvågning via VictronConnect. Det modtager også data om spænding og opladning direkte fra batterierne, så der er ikke behov for en adskilt SmartShunt.

Lithium NG batterier kan konfigureres i serier, parallelt eller en kombination af begge, understøttende 12V, 24V og 48V systemer. Maksimalt 50 batterier kan bruges i 12V eller 24V banke, og 25 batterier i 48V banke, hvilket muliggør op til 192 kWh (12V), 384 kWh (24V) og 128 kWh (48V) opbevaring. Flere Lynx Smart BMS enheder kan placeres parallelt for at udvide kapacitet og sikre redundans.

Nøglefunktioner:

  • Belastningsafbryder output: Kontrollerer fjernstyring on/off input fra et BatteryProtect, en inverter, DC-DC konverter eller andre belastninger med fjernstyring on/off funktion for at forebygge dyb afladning.
  • Opladning afbryder output: Kontrollerer fjernstyring on/off port af opladere som for eksempel Smart IP43 oplader, et Cyrix-Li-Charge relæ, et Cyrix-Li-ct Battery Combiner eller et BatteryProtect, for at forebygge overspænding.
  • Før-alarm output: Giver tidlig advarsel om lav batteri-spænding inden belastninger bliver koblet fra. Kan drive et relæ, LED eller en summelyd.
  • Fjernstyring on/off: Tillader ekstern kontrol over både belastnig og spænding frakobling outputs.
  • LED lamper: Omfatter et blåt LED til Bluetooth status og et rødt LED til advarsler og fejl.

Downloads
and support

Datasheets
  • SmallBMS NG
    .PDF
Manuals
  • smallBMS NG (HTML5)
    .HTML
  • smallBMS NG (PDF)
    .PDF
Enclosure Dimensions
  • SmallBMS NG
    .PDF
  • SmallBMS NG (3D)
    .PDF
  • SmallBMS NG (stp)
High Quality Photos
  • smallBMS NG (2Conn)  thumbnail
    smallBMS NG (2Conn)
    .PNG

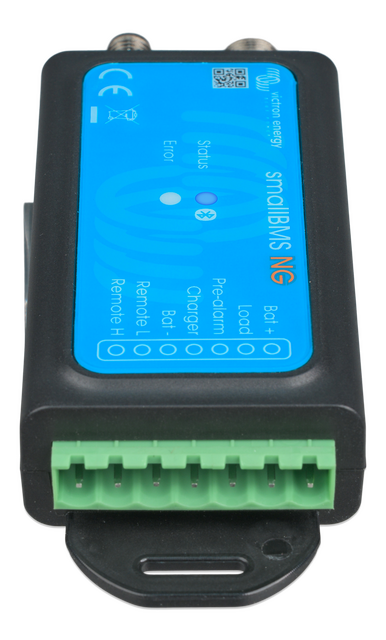

  • smallBMS NG (conn)  thumbnail
    smallBMS NG (conn)
    .PNG

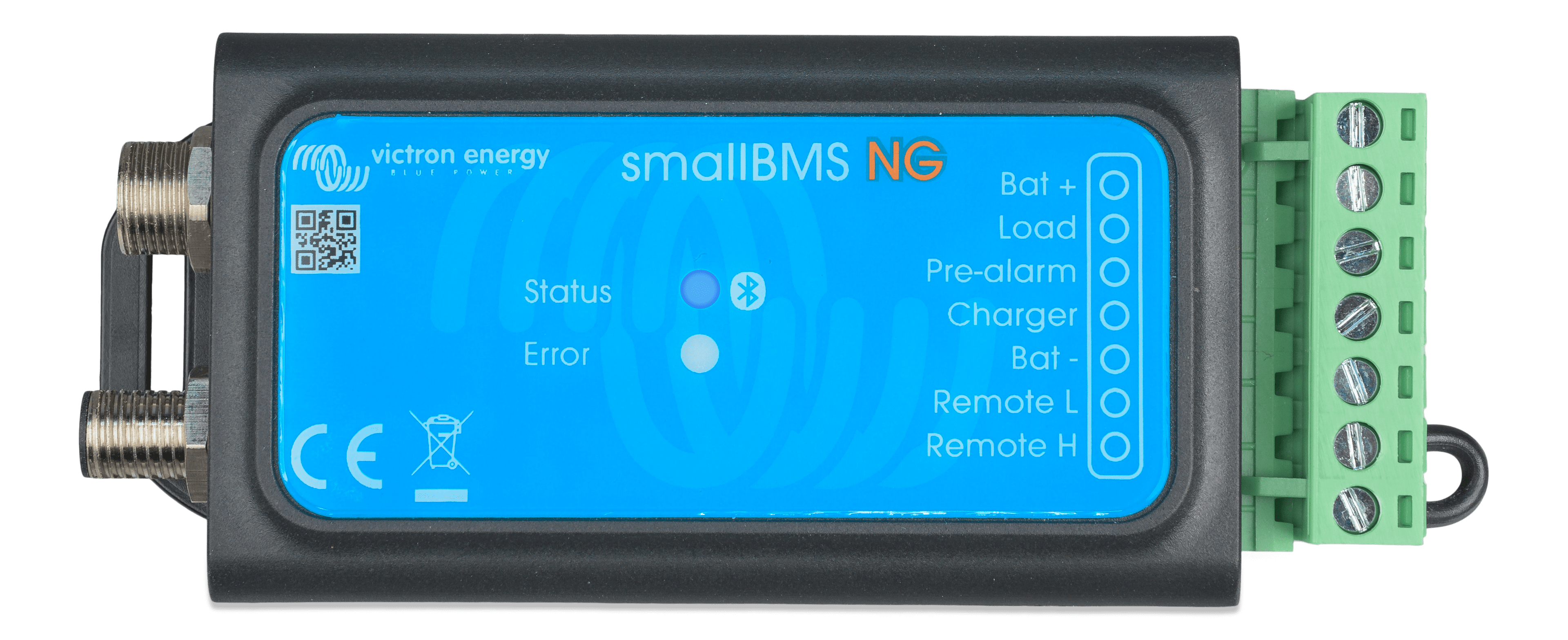

  • smallBMS NG (front)  thumbnail
