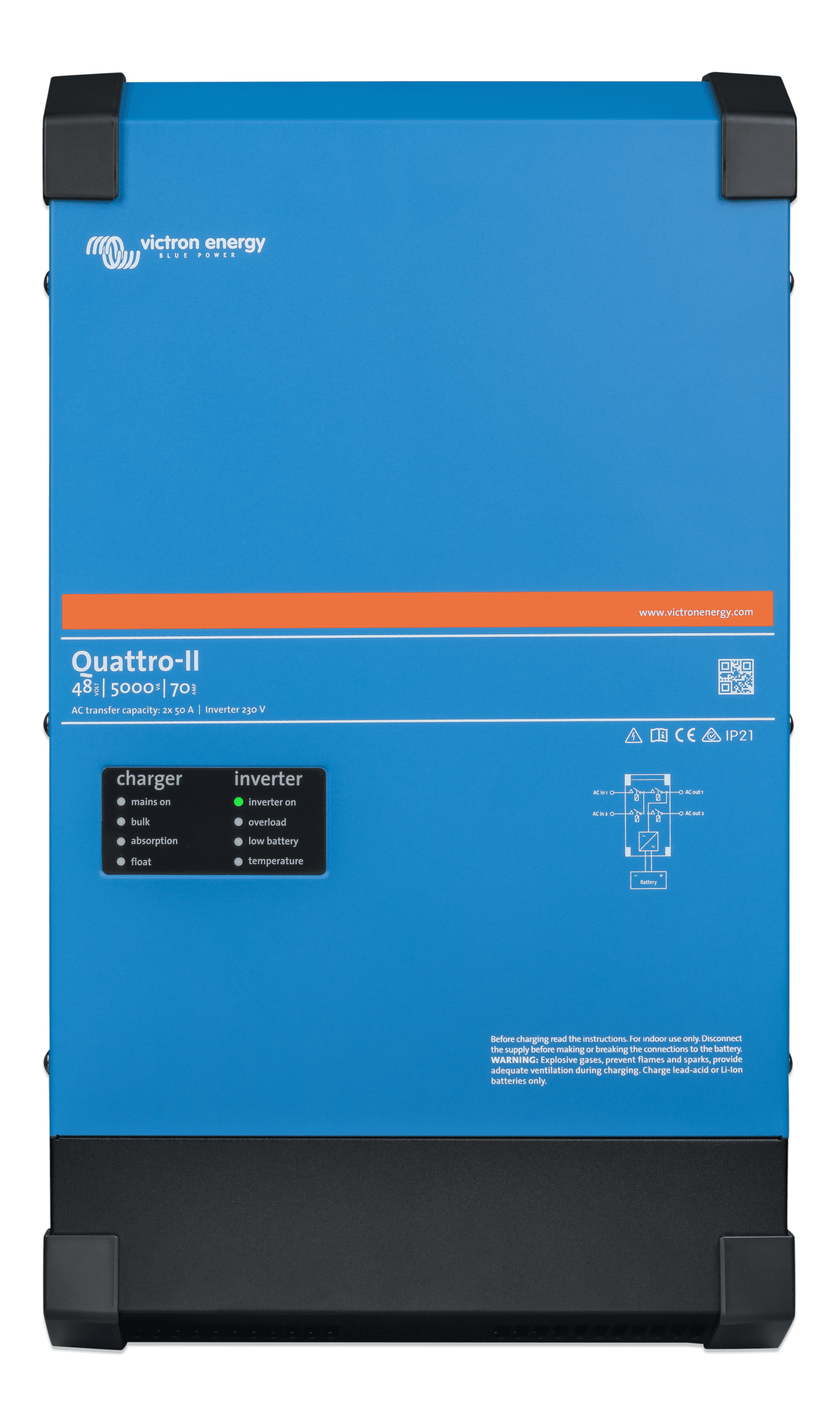

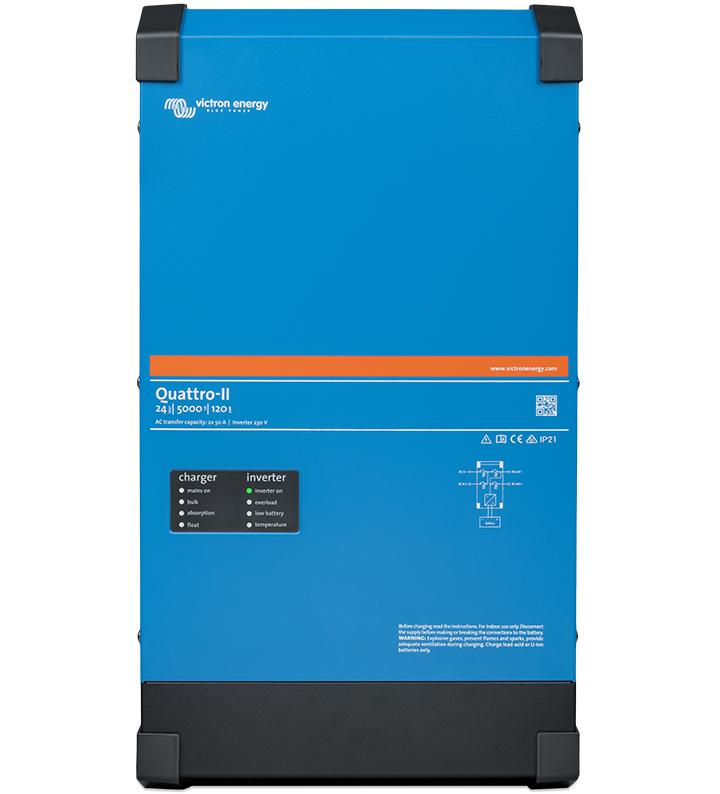

Quattro-II

Quattro-II er ligesom MultiPlus-II-systemet en kombineret inverter og oplader. Den kan desuden tilsluttes to vekselstrømskilder og vil automatisk blive tilsluttet til den aktive strømkilde. Dens mange funktioner omfatter en ægte sinusvekselretter, adaptiv opladning, hybrid PowerAssist-teknologi samt en række systemintegrationsfunktioner såsom trefaset eller splitfase drift samt parallel drift.
Quattro-II
Quattro-II
background
Models:

24/5000/120-50 and 48/5000/70-50

Year warranty

World-wide support

Om dette produkt

Quattro-II er ligesom MultiPlus-II-systemet en kombineret inverter og oplader. Den kan desuden tilsluttes to vekselstrømskilder og vil automatisk blive tilsluttet til den aktive strømkilde. Dens mange funktioner omfatter en ægte sinusvekselretter, adaptiv opladning, hybrid PowerAssist-teknologi samt en række systemintegrationsfunktioner såsom trefaset eller splitfase drift samt parallel drift.
Product Block

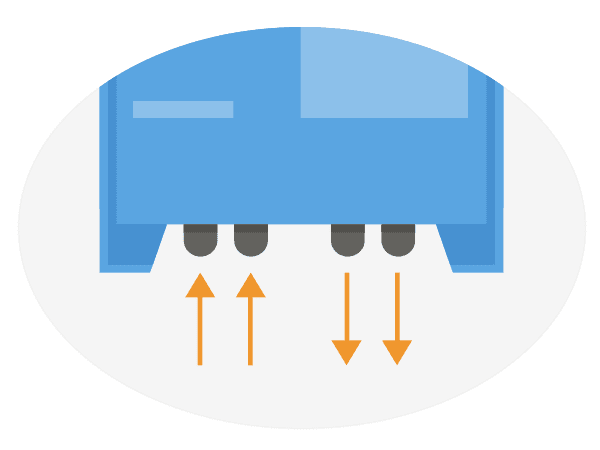

To vekselstrømsindgange & to vekselstrømsudgange

Quattro-II kan tilsluttes to selvstændige vekselstrømskilder, for eksempel landstrøm og en generator, eller to generatorer. Quattro-II enheder bliver automatisk tilsluttet til den aktive strømkilde. Hovedudgangen har en no-break funktion. Hvis der opstår en netfejl eller ved afbrydelse af landstrøm eller eller generatorstrøm afbrydes, overtager Quattro-II forsyningen til de tilsluttede enheder. Det sker så hurtigt - mindre end 20 millisekunder - at computere og andet elektronisk udstyr vil forsætte med at fungere uden afbrydelse. Den anden udgang er kun spændingsførende, når der findes vekselstrøm i en af indgangene til Quattro-II. Strømforbrugende enheder, som ikke burde aflade batteriet, såsom klimaanlæg eller en vandvarmer, kan tilsluttes til denne udgang.
Product Block

Enestående PowerAssist-funktion

Quattro-II forhindrer overbelastning af en begrænset vekselstrømskilde såsom en generator eller landstrømstilslutning. For det første vil batteriopladningen automatisk blive reduceret, hvor der ellers ville opstå en overbelastning. Dernæst forstærkes effekten af en generator eller landstrømforsyning med strøm fra batteriet.
Product Block

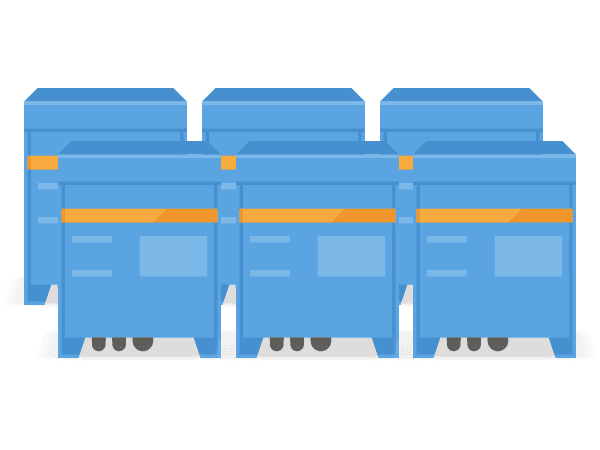

Praktisk talt ubegrænset strømforsyning takket være parallel drift

Op til 6 Quattros-II kan fungere parallelt for at opnå en højere udgangseffekt. Det er også muligt at anvende trefaset eller splitfase drift.

Downloads
and support

Datasheets
  • Quattro-II
    .PDF
Manuals
  • Quattro-II 230V (HTML5)
    .HTML
  • Quattro-II 230V (PDF)
    .PDF
  • Solar & Wind Priority (HTML5)
    .HTML
  • Solar & Wind Priority (PDF)
    .PDF
  • Pre-RMA bench test instructions (PDF)
    .PDF
  • Pre-RMA Bench Test Instructions (HTML5)
    .HTML
Enclosure Dimensions
  • Quattro-II 24V 5kVA 230V
    .PDF
  • Quattro-II 24V 5kVA 230V (3D)
    .PDF
  • Quattro-II 24V 5kVA 230V (stp)
  • Quattro-II 48V 5kVA 230V
    .PDF
  • Quattro-II 48V 5kVA 230V (3D)
    .PDF
  • Quattro-II 48V 5kVA 230V (stp)
High Quality Photos

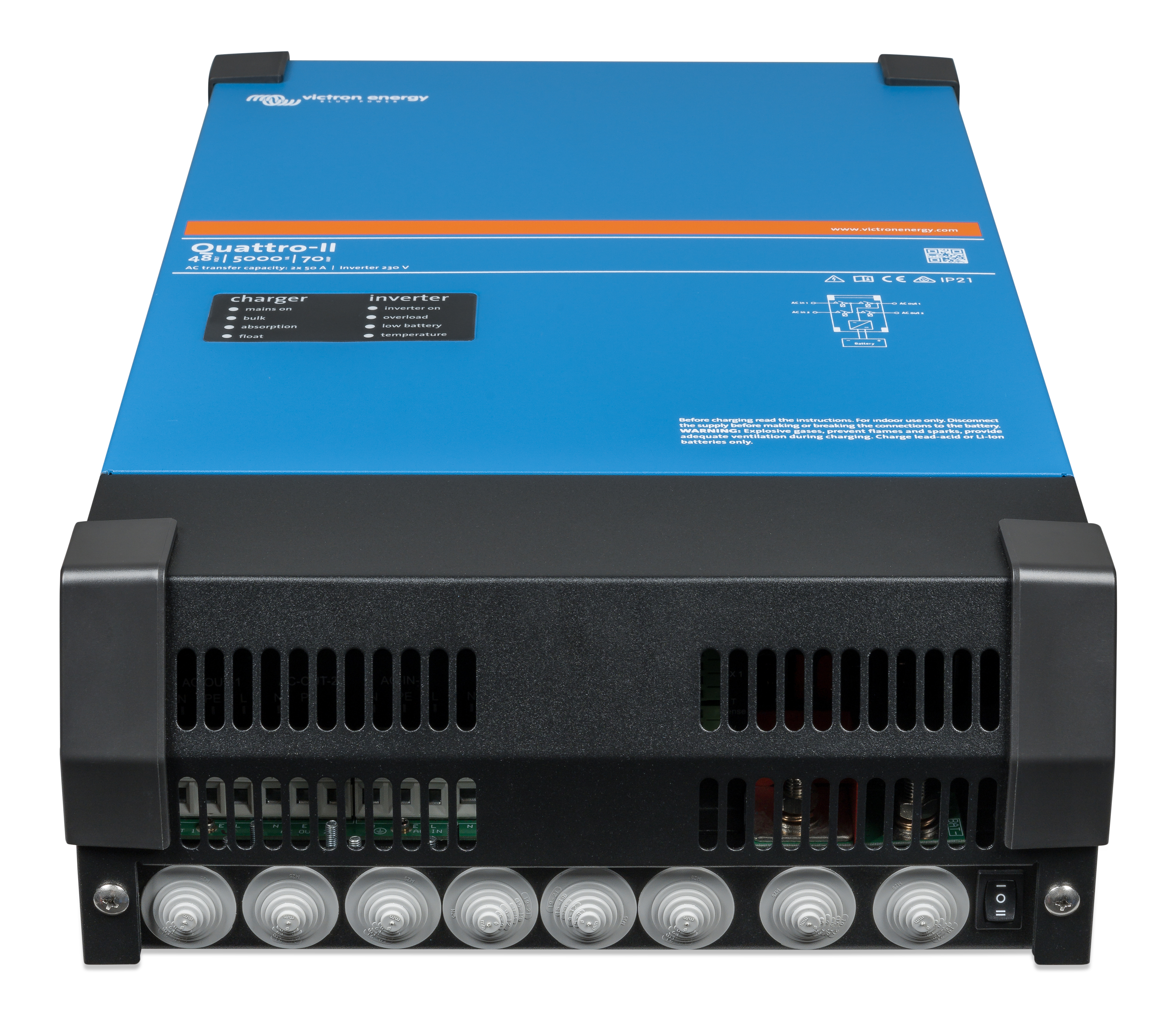

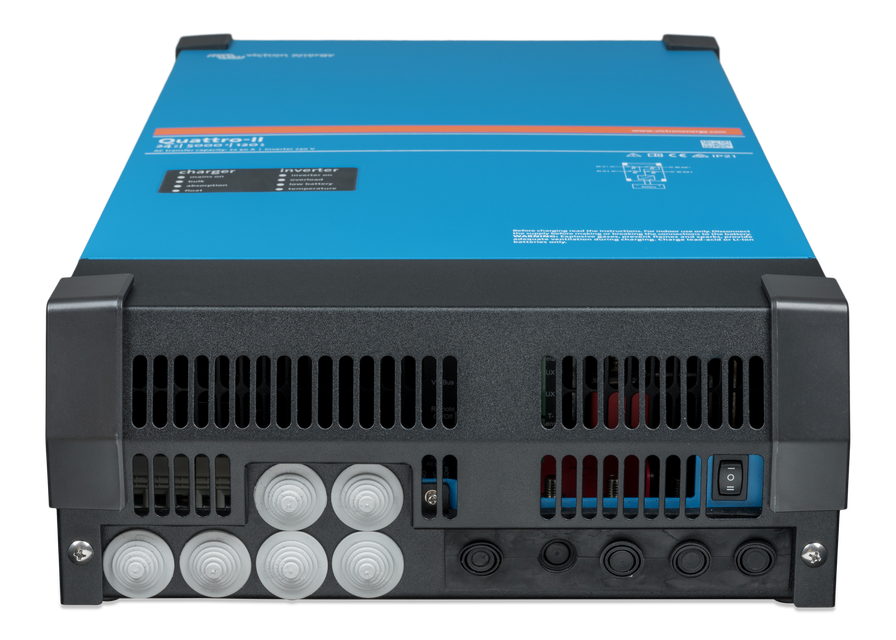

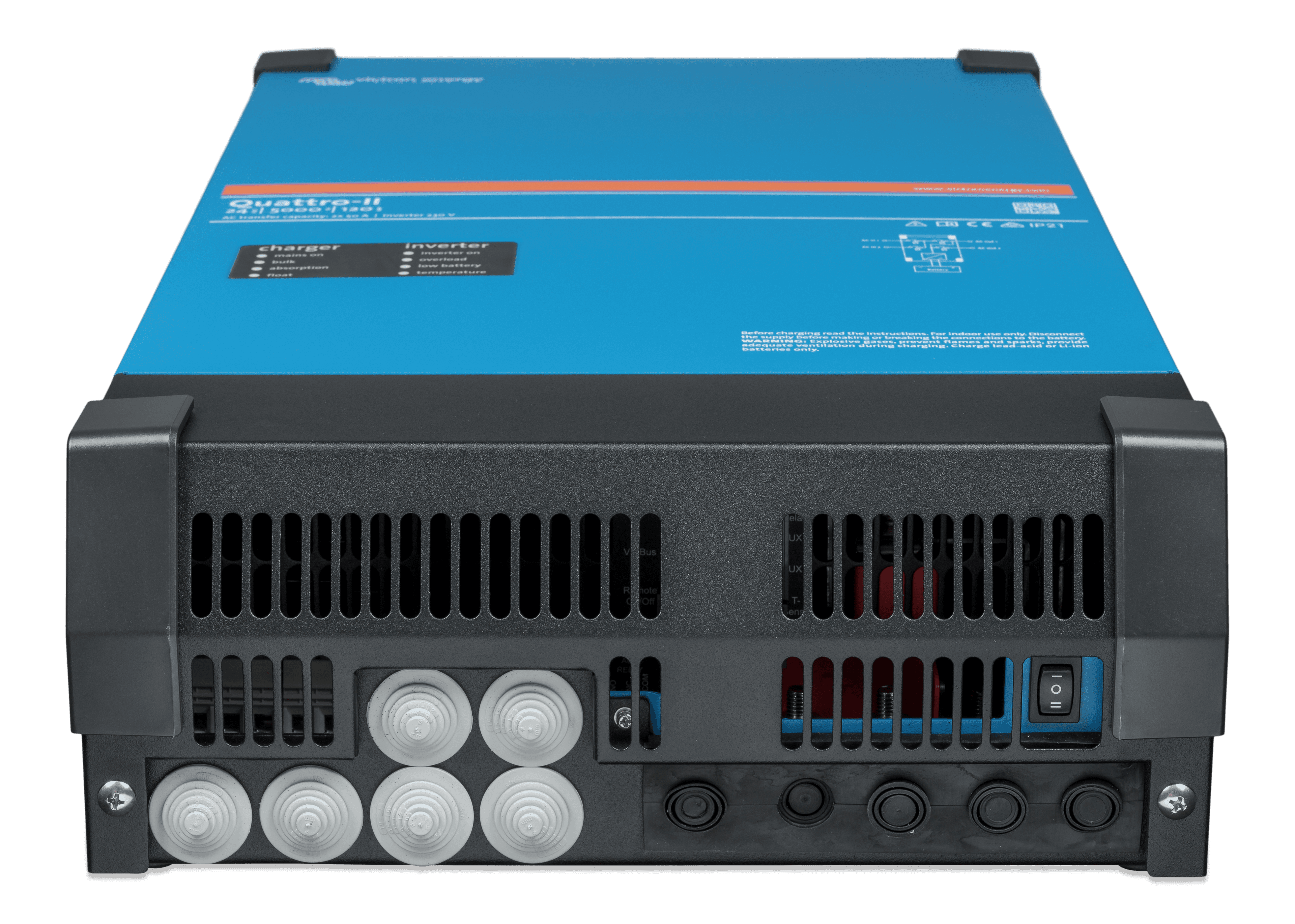

  • Quattro-II 24/5000/120-50/50 230V (bottom)  thumbnail
    Quattro-II 24/5000/120-50/50 230V (bottom)
    .PNG

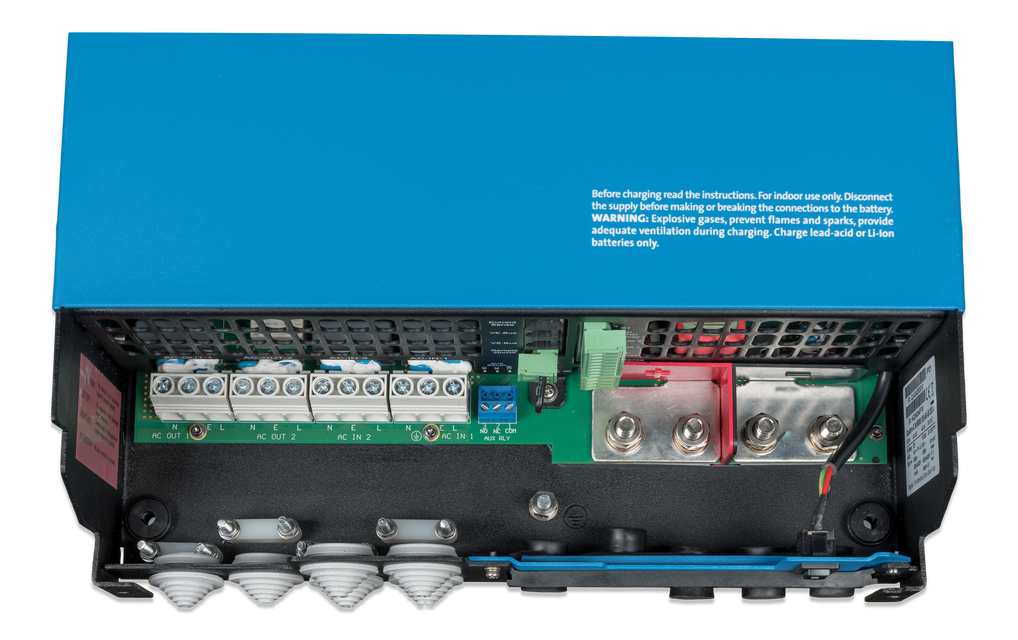

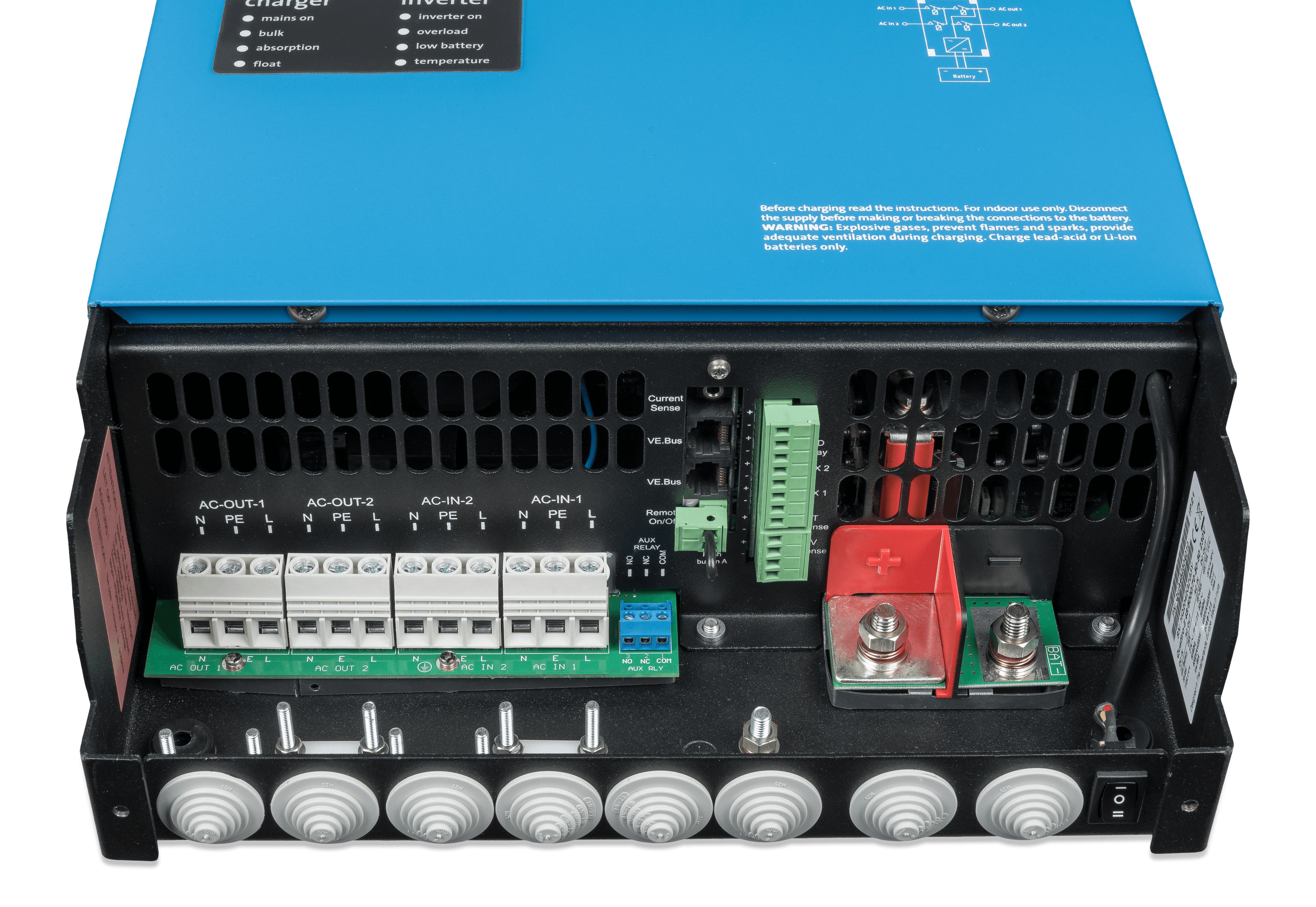

  • Quattro-II 24/5000/120-50/50 230V (close up)  thumbnail

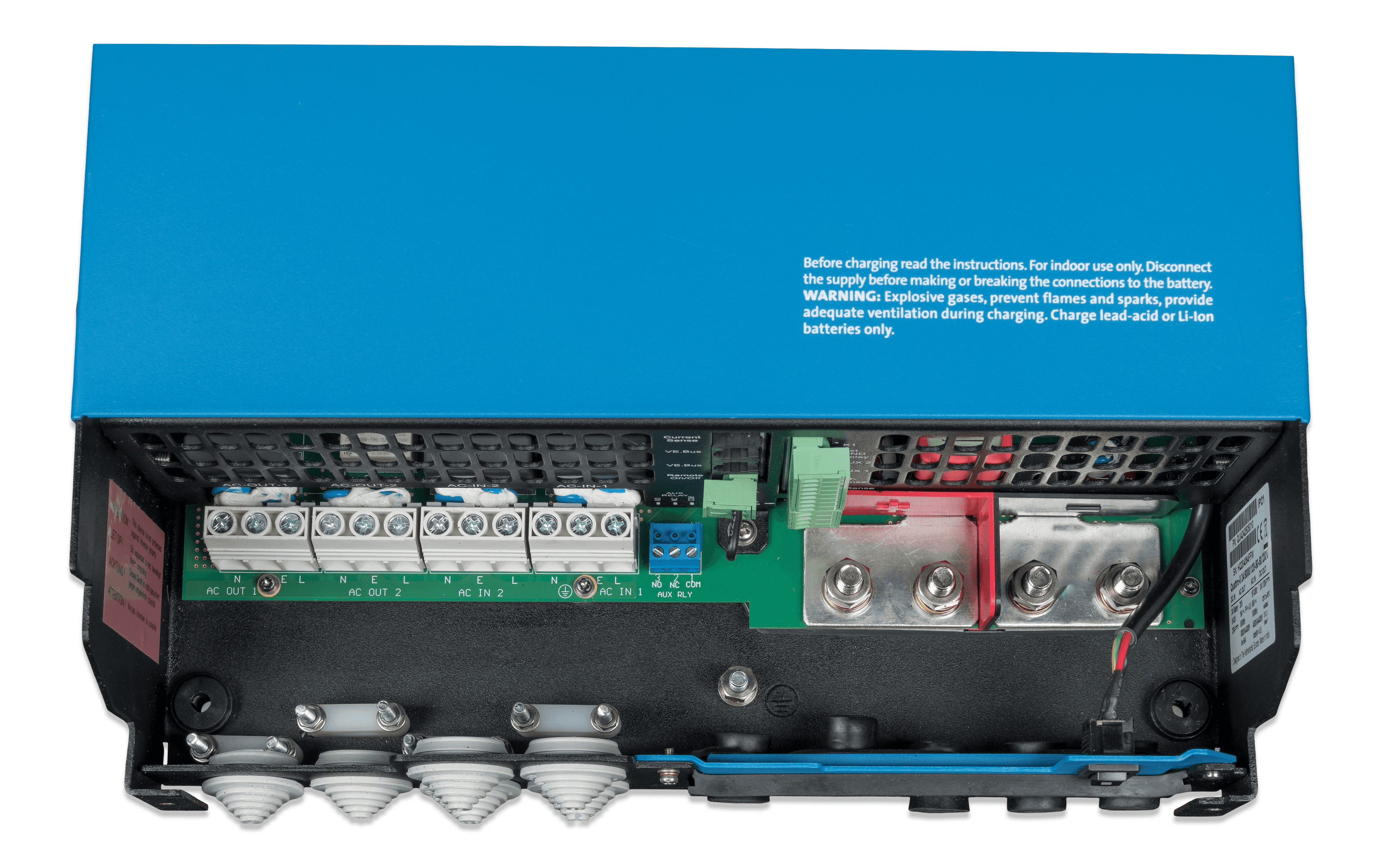

    Quattro-II 24/5000/120-50/50 230V (close up)
    .PNG

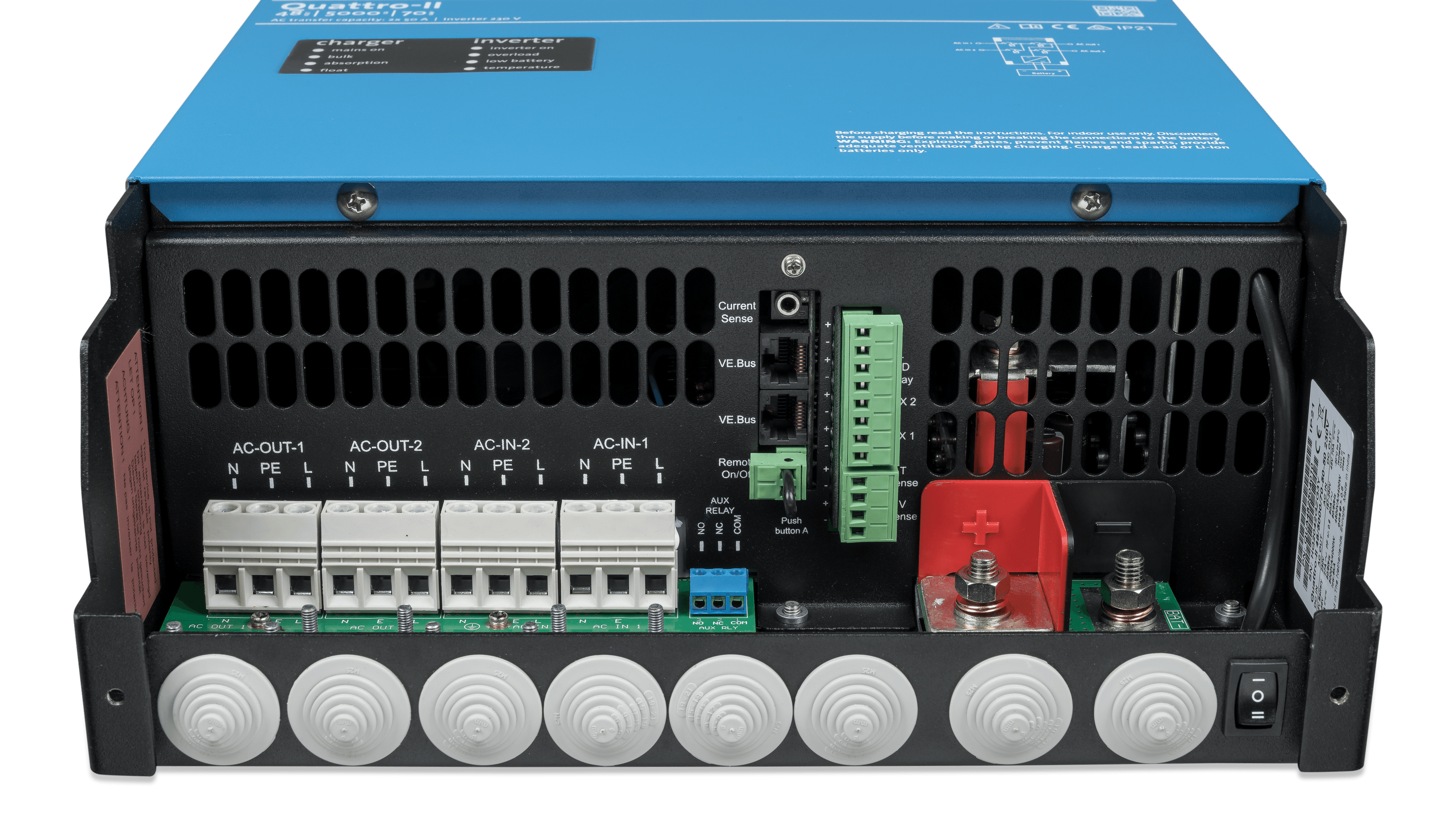

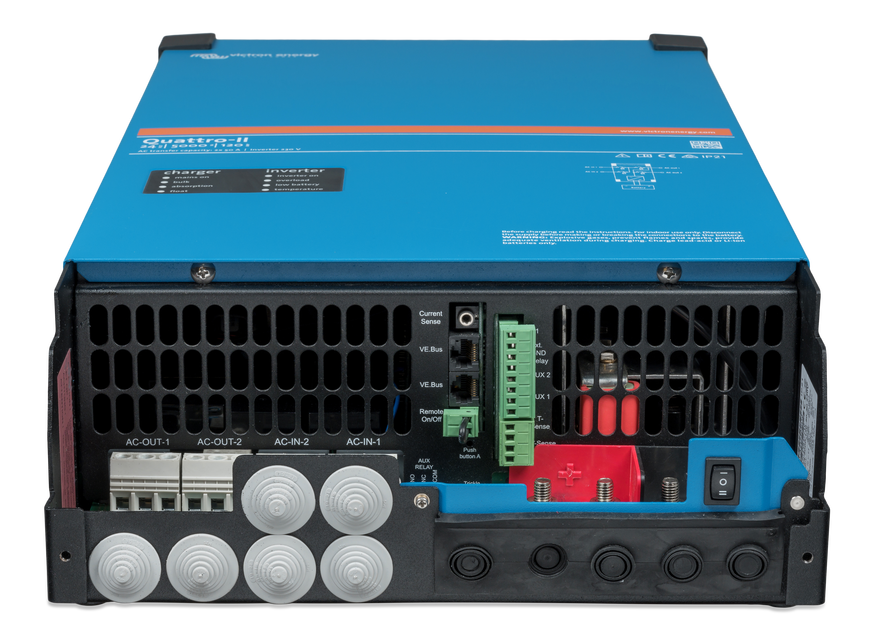

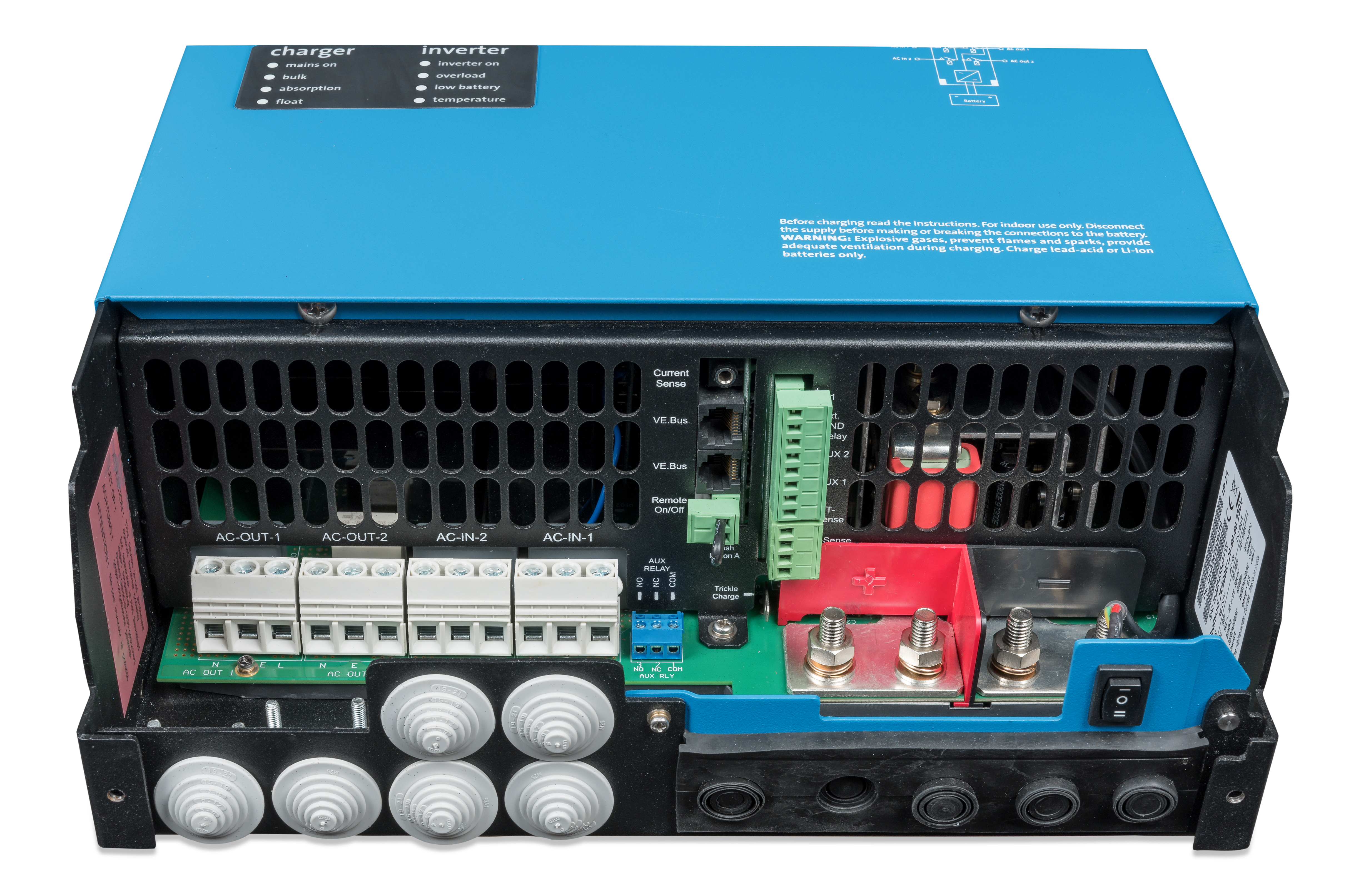

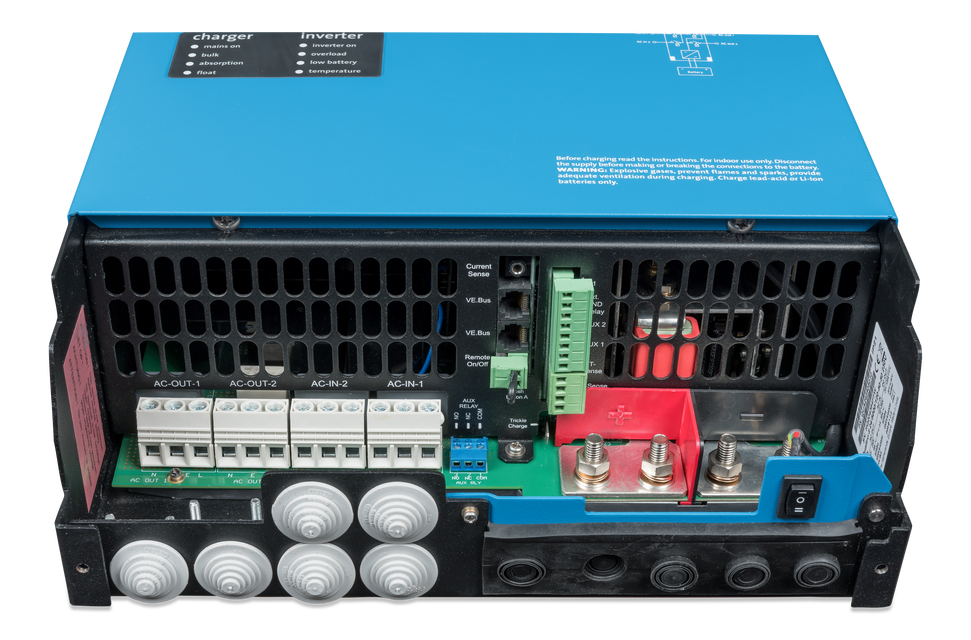

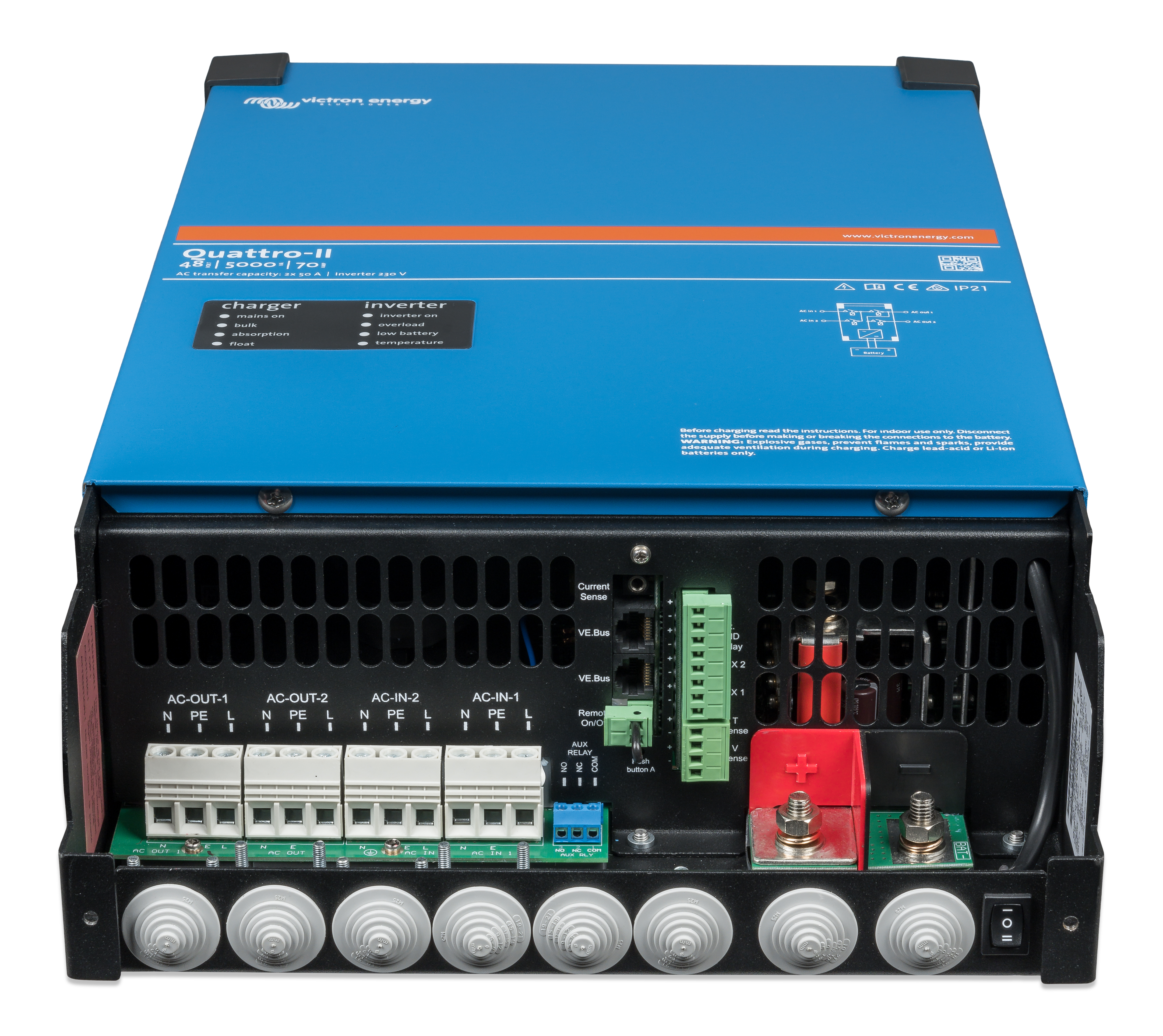

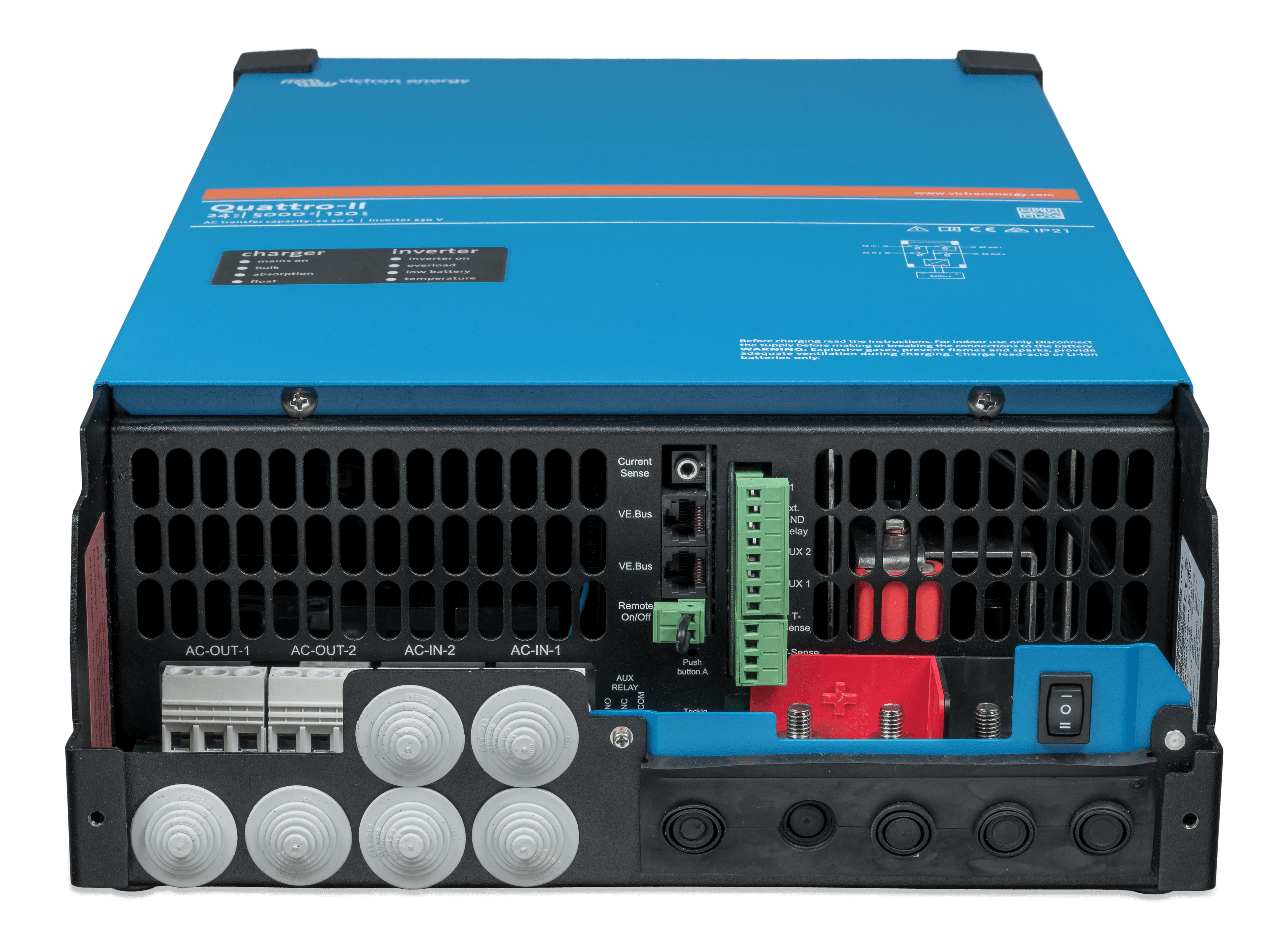

  • Quattro-II 24/5000/120-50/50 230V (connections)  thumbnail
    Quattro-II 24/5000/120-50/50 230V (connections)
    .PNG

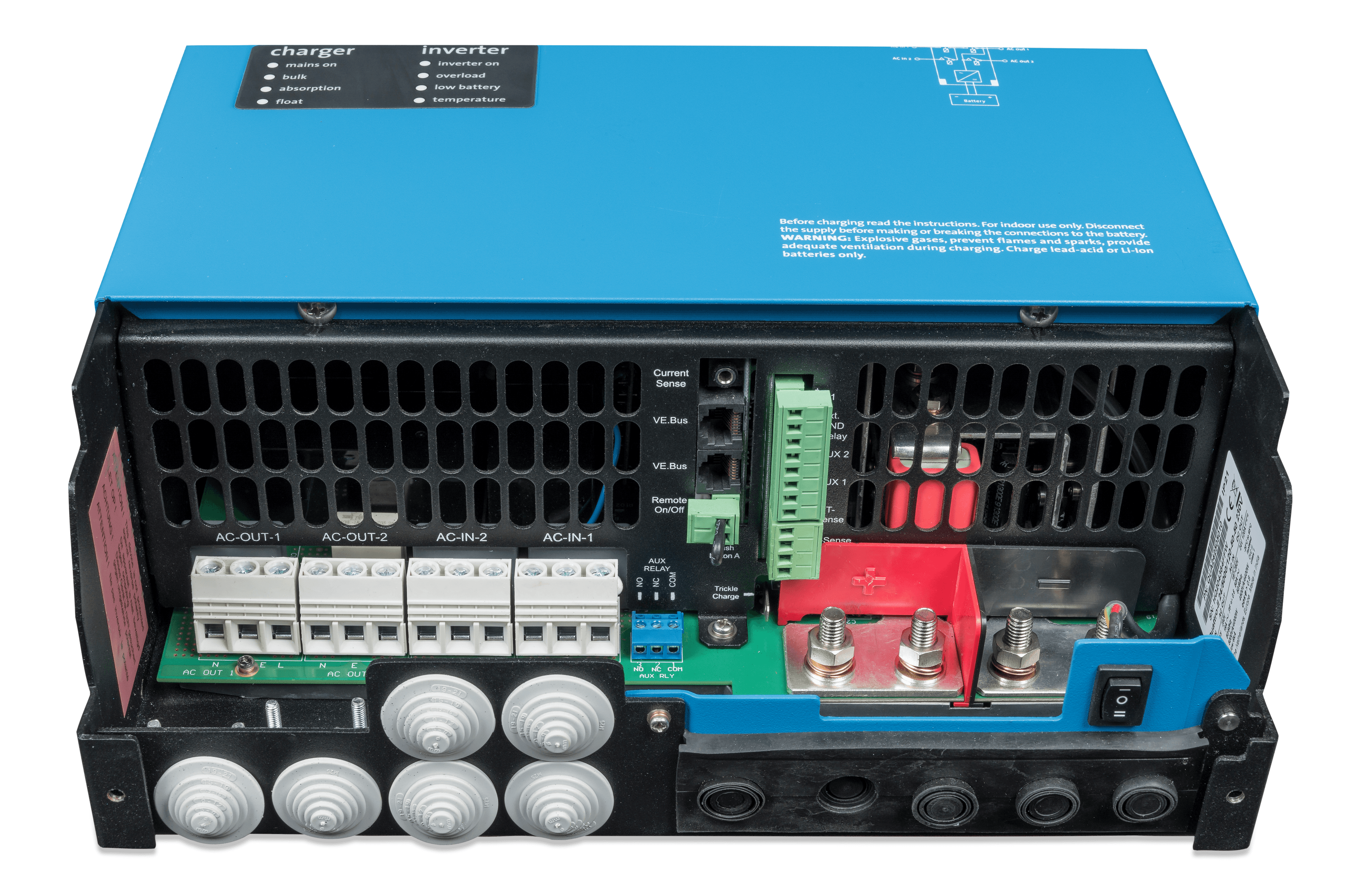

  • Quattro-II 24/5000/120-50/50 230V (connections)  thumbnail
    Quattro-II 24/5000/120-50/50 230V (connections)
    .PNG

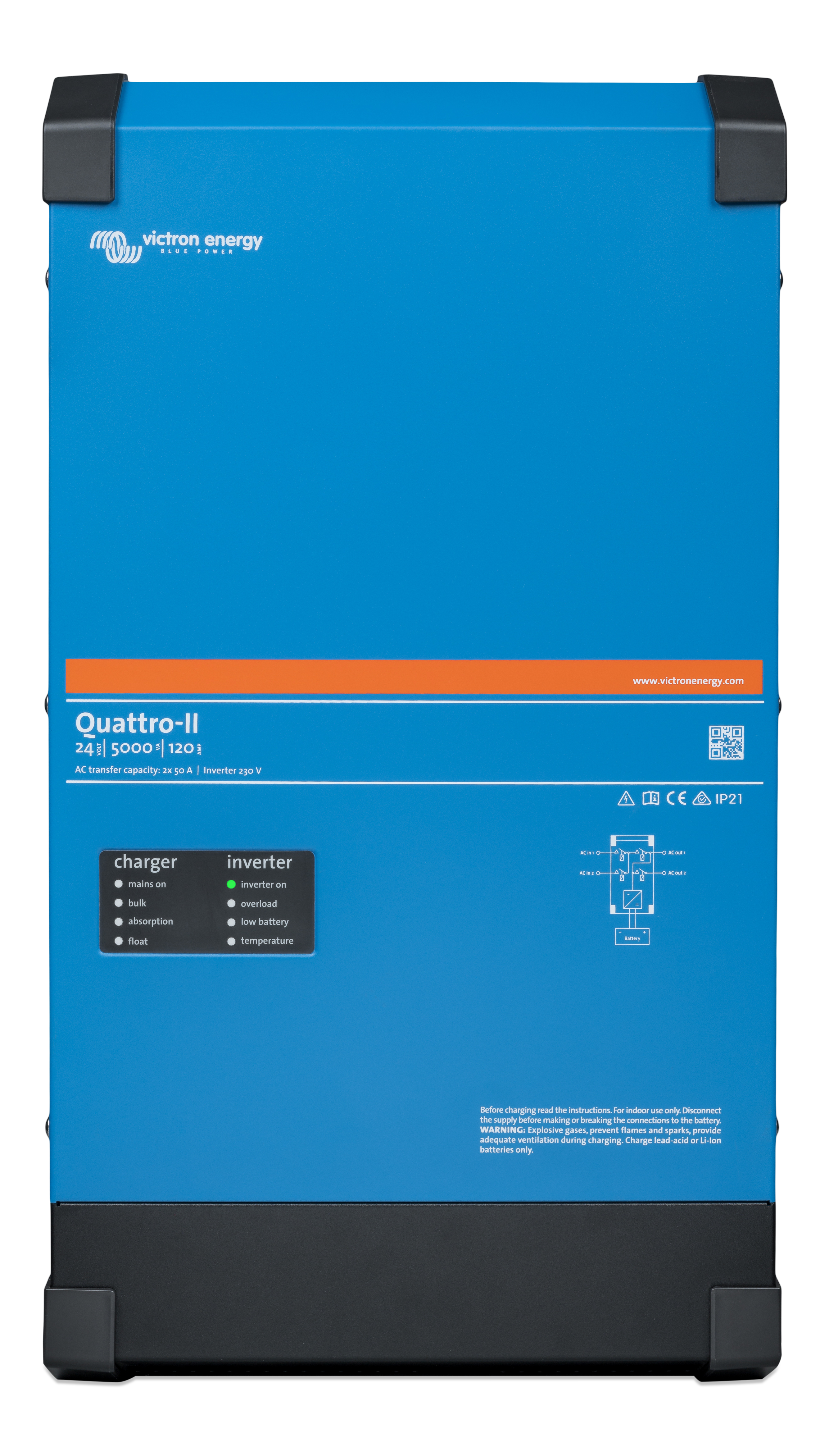

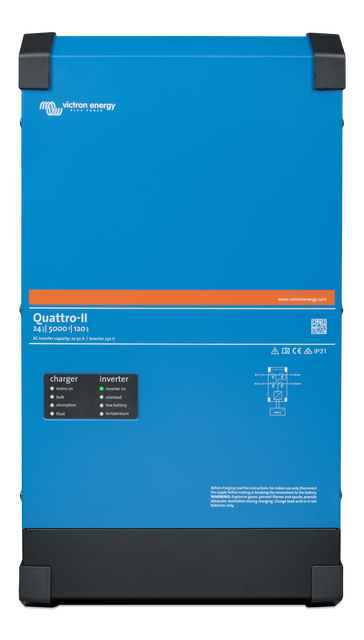

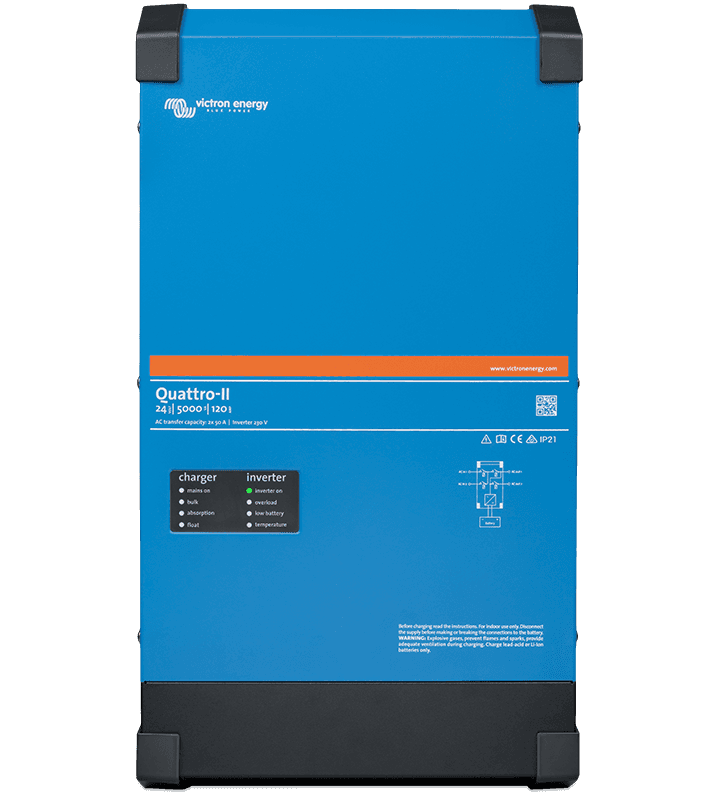

  • Quattro-II 24/5000/120-50/50 230V (front)  thumbnail

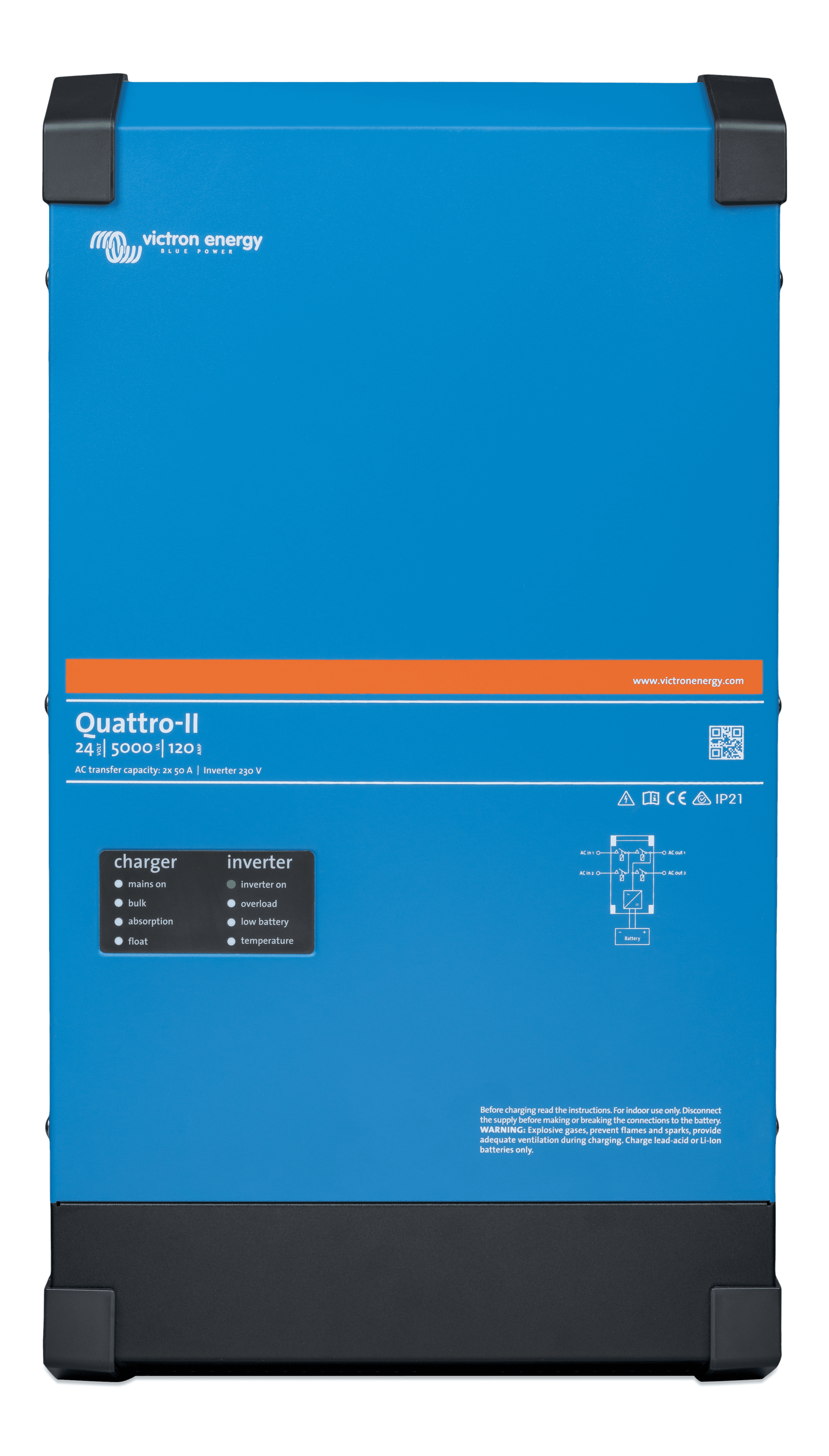

    Quattro-II 24/5000/120-50/50 230V (front)
    .PNG

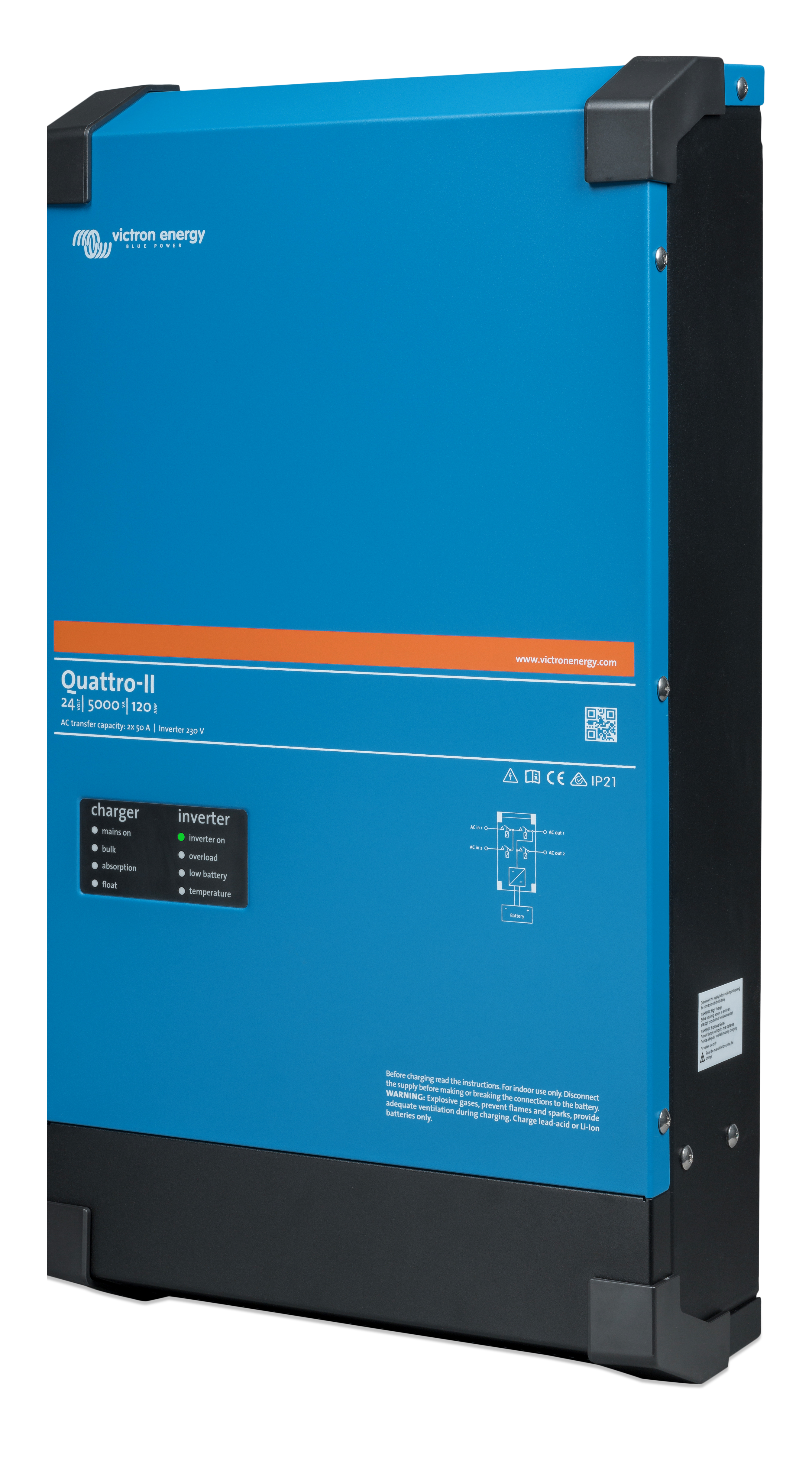

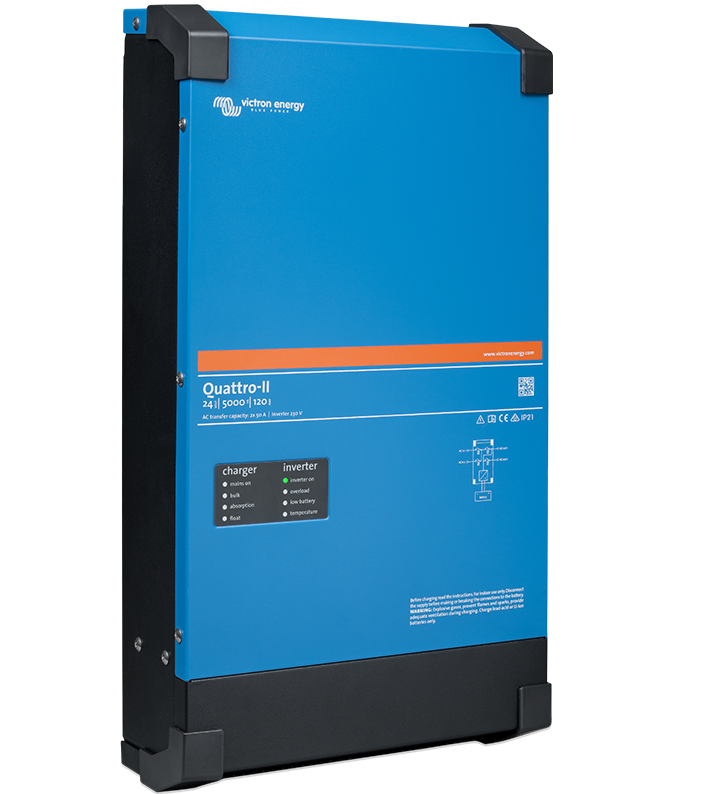

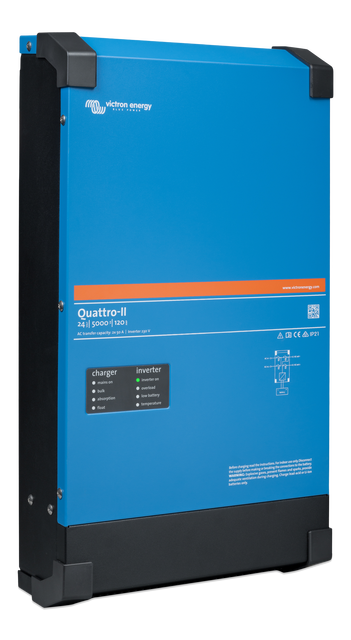

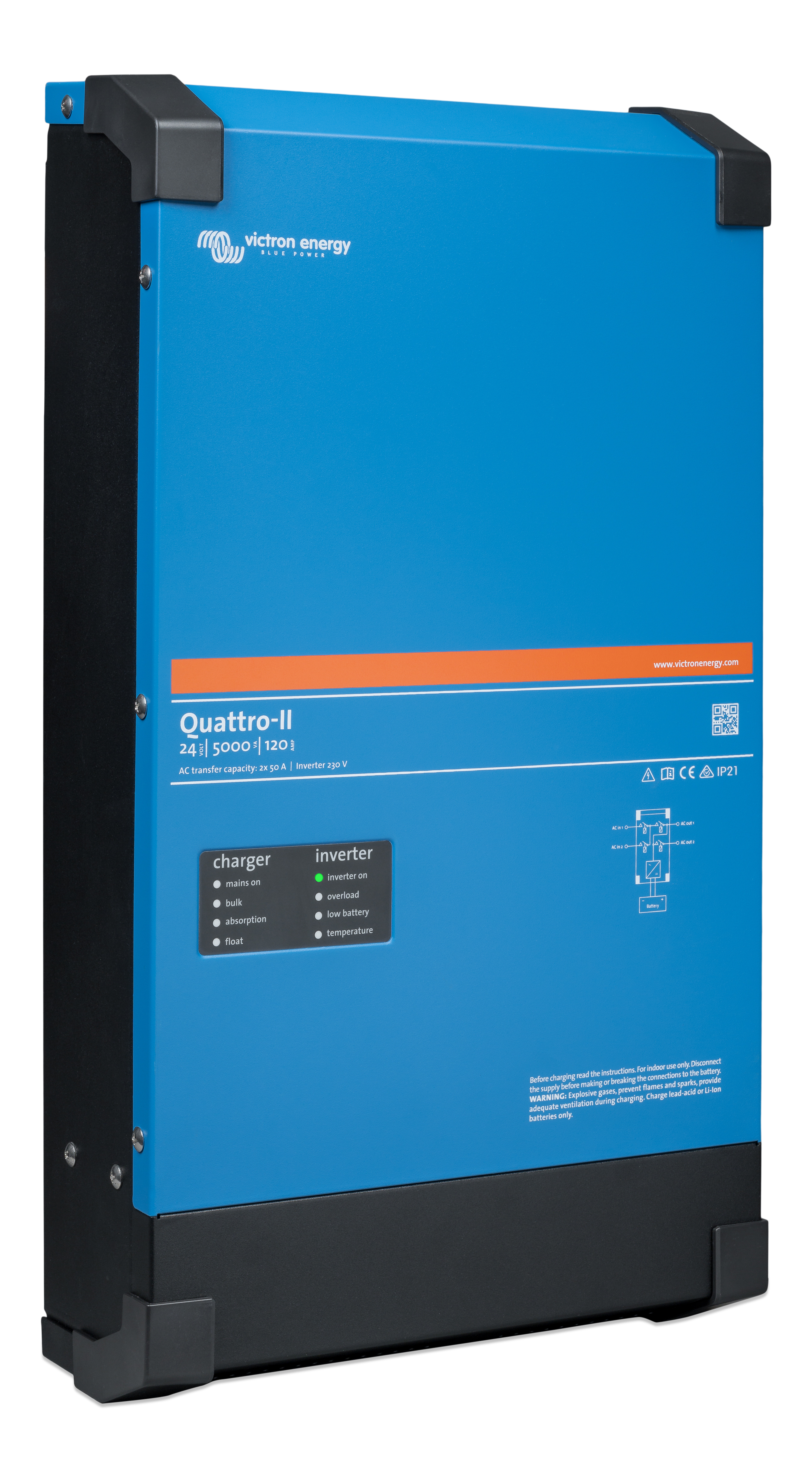

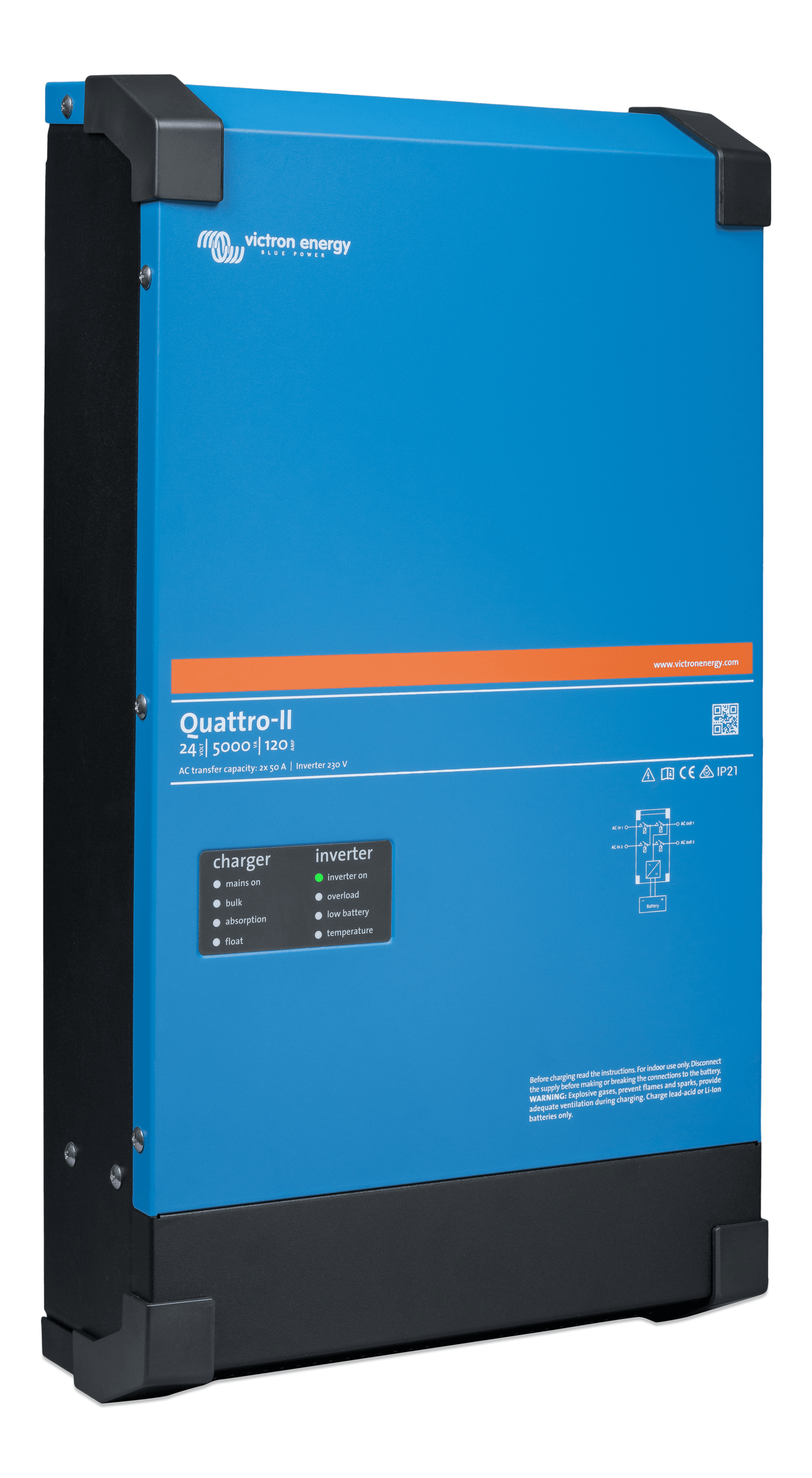

  • Quattro-II 24/5000/120-50/50 230V (right)  thumbnail
    Quattro-II 24/5000/120-50/50 230V (right)
    .PNG

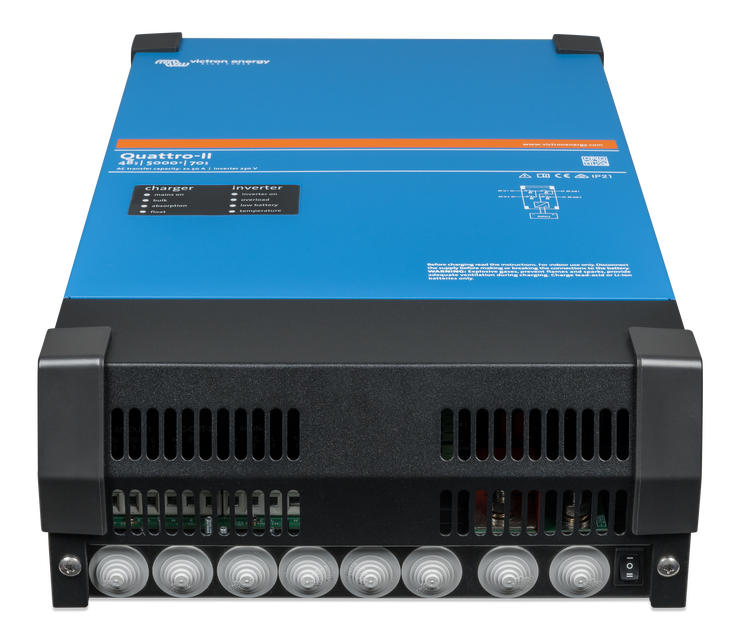

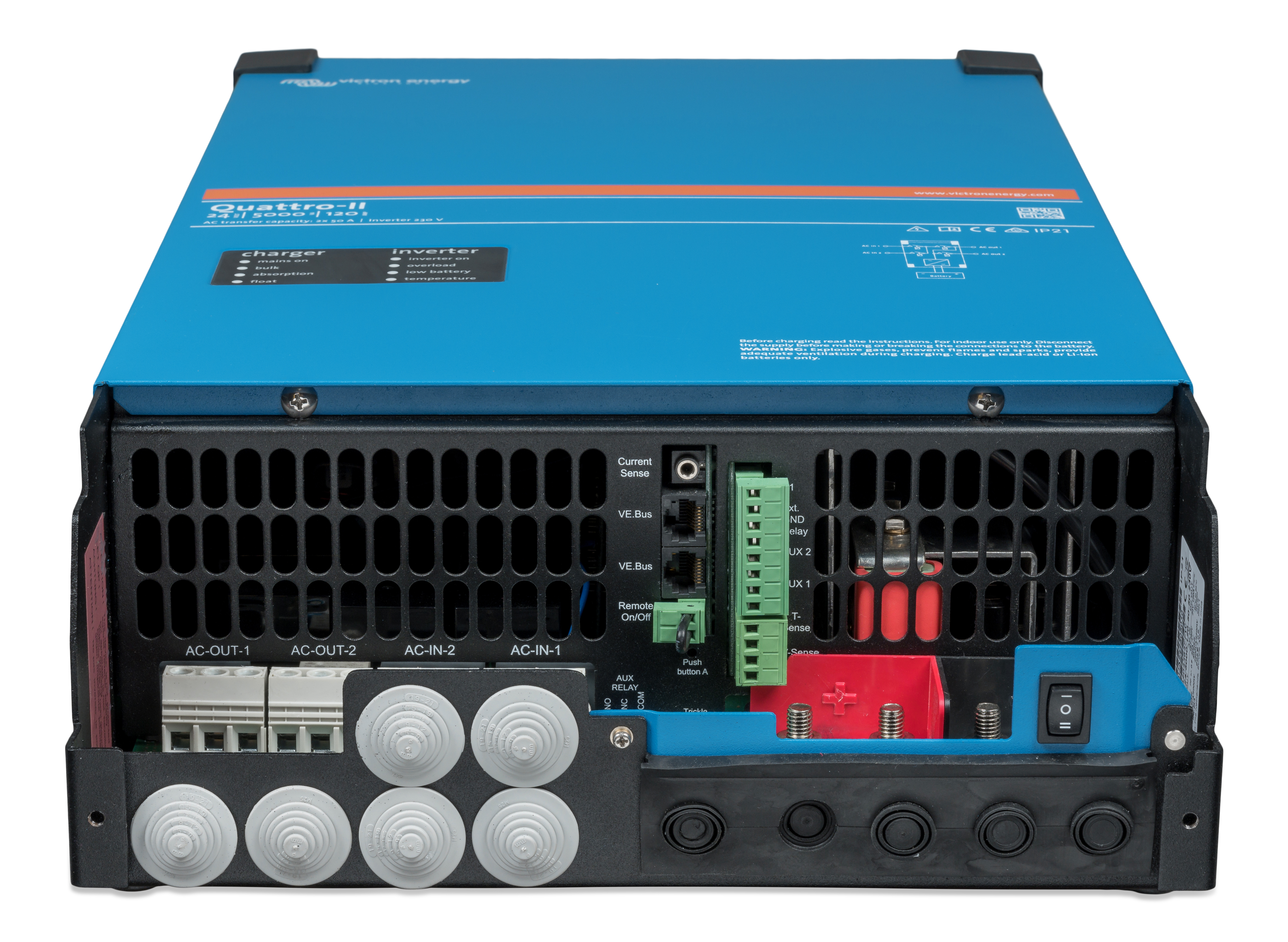

  • Quattro-II 48/5000/70-50/50 (connector closed)  thumbnail

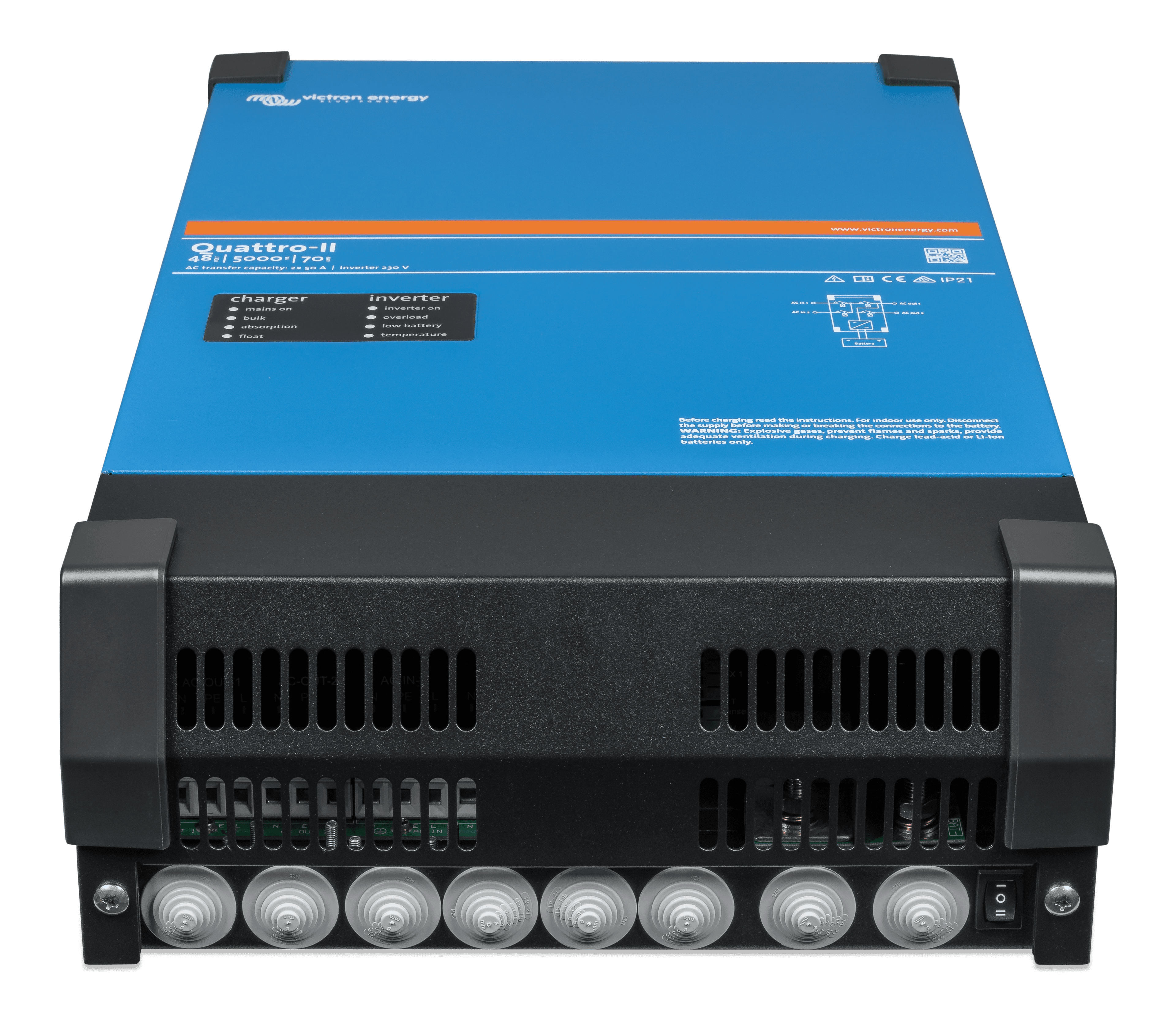

    Quattro-II 48/5000/70-50/50 (connector closed)
    .PNG

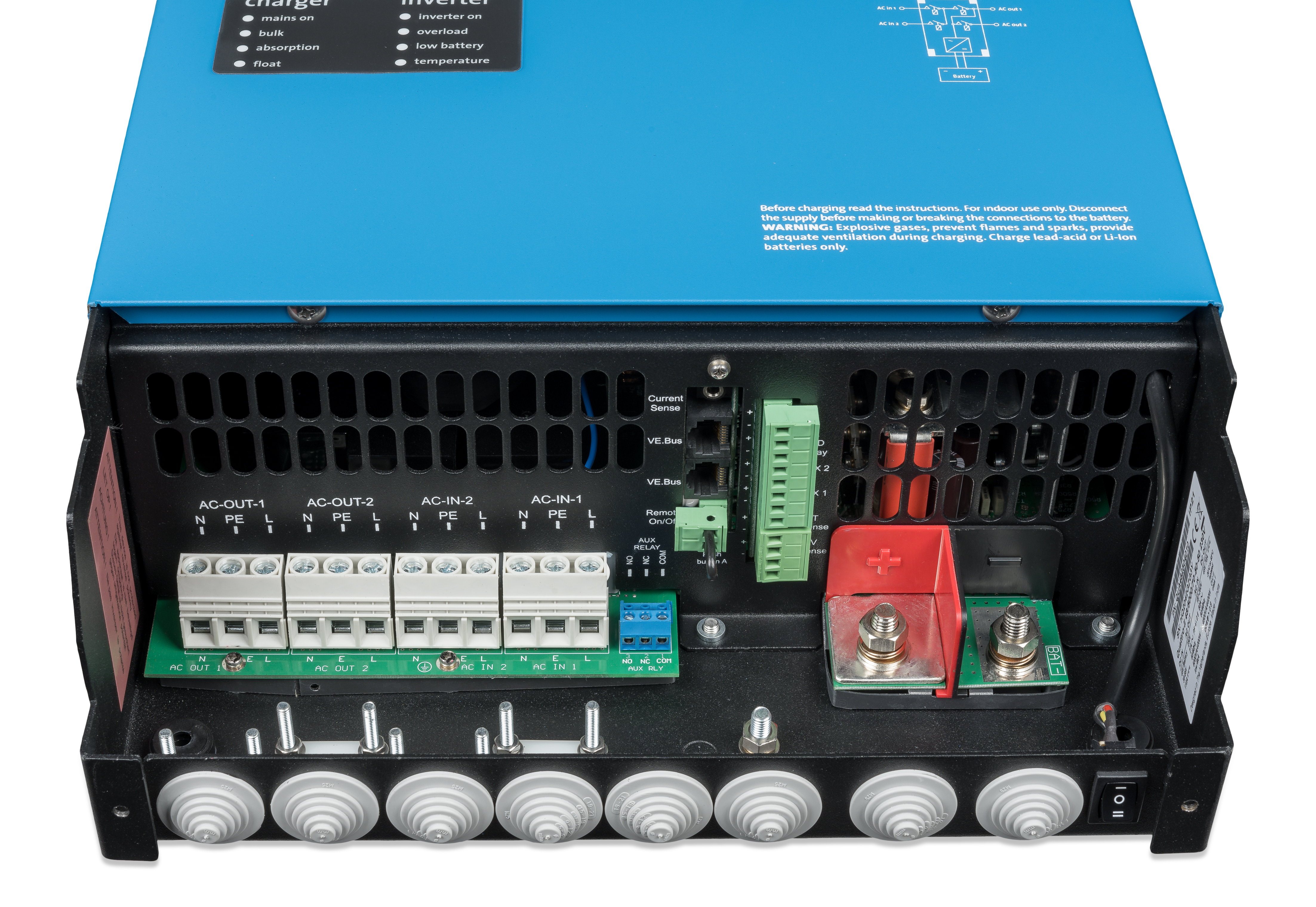

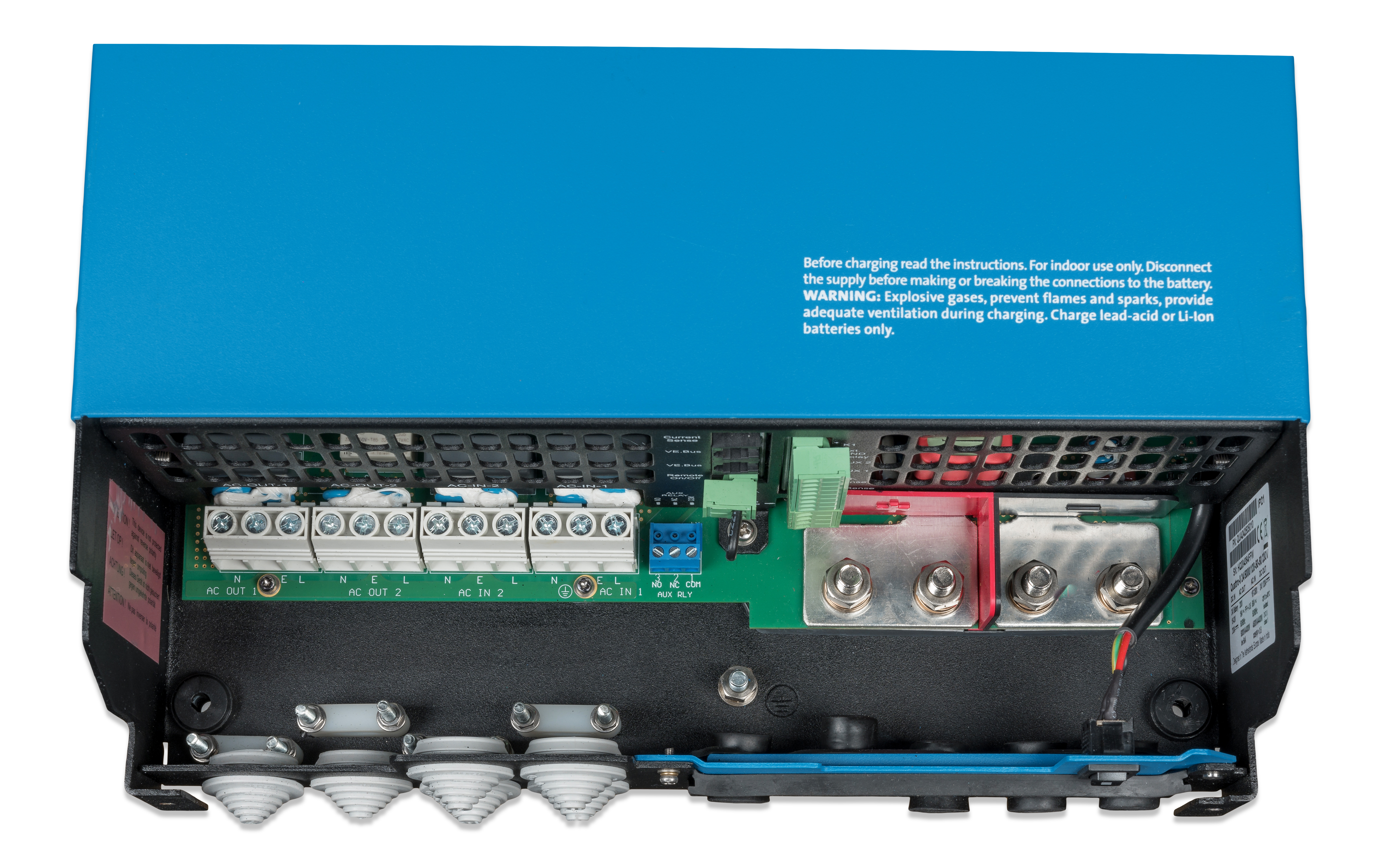

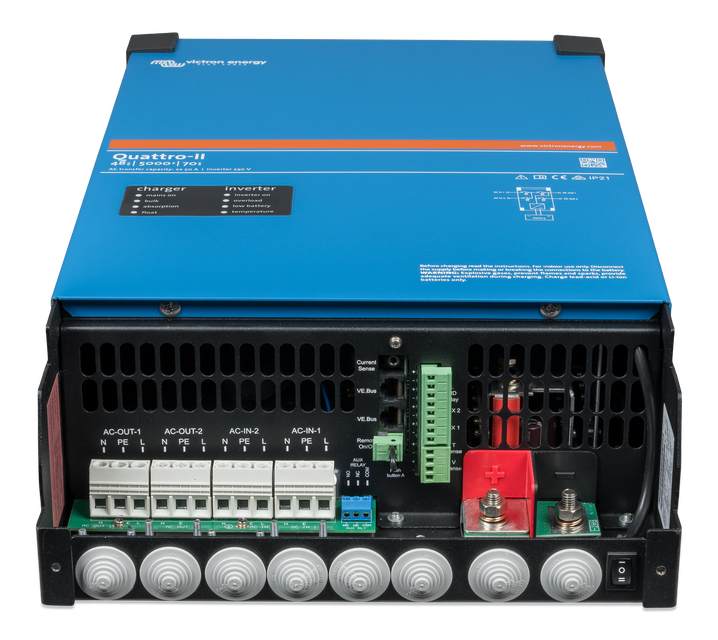

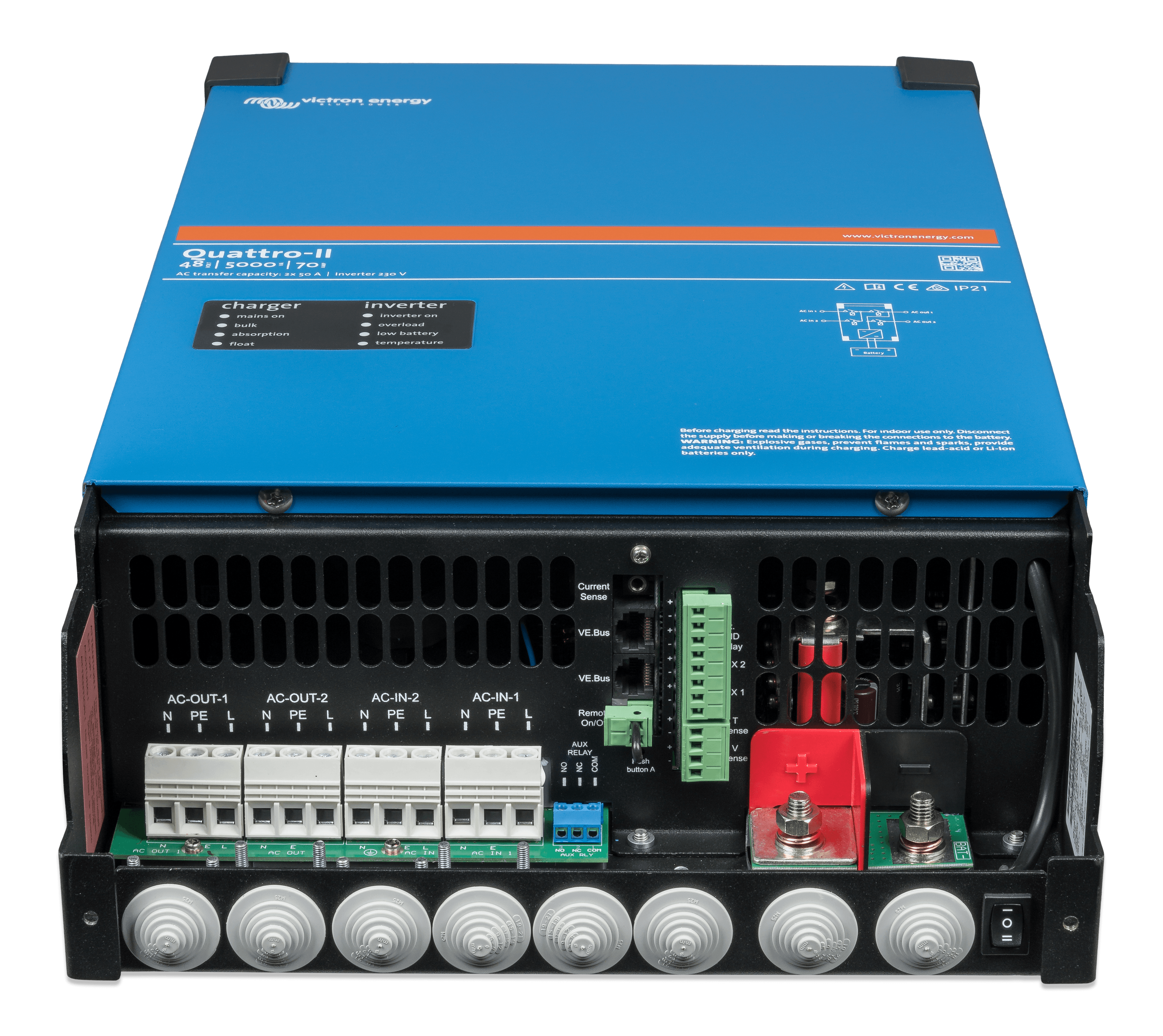

  • Quattro-II 48/5000/70-50/50 (connector open bottom)  thumbnail
    Quattro-II 48/5000/70-50/50 (connector open bottom)
    .PNG

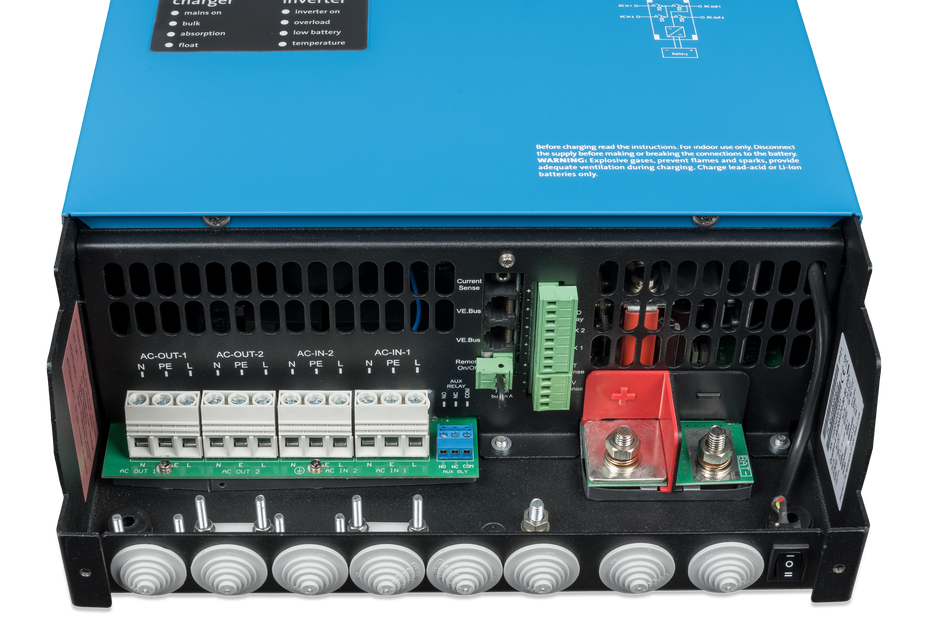

  • Quattro-II 48/5000/70-50/50 (connector)  thumbnail
    Quattro-II 48/5000/70-50/50 (connector)
    .PNG

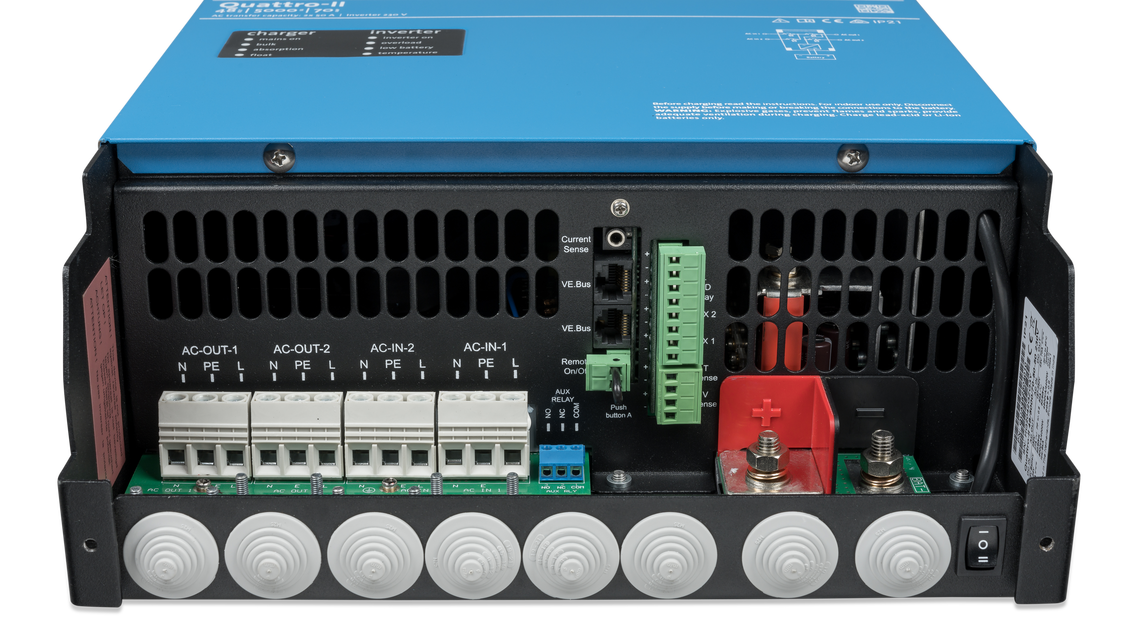

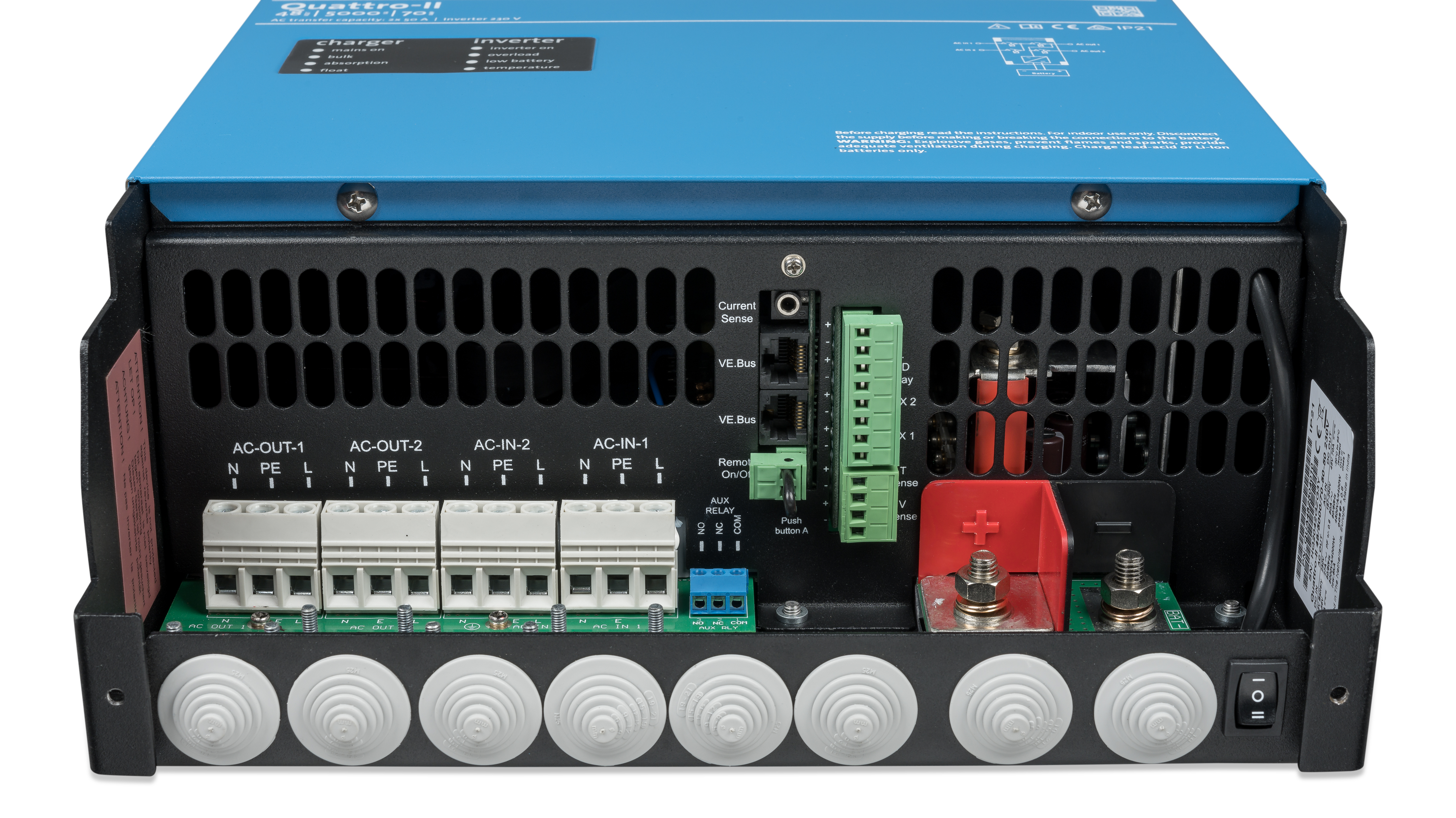

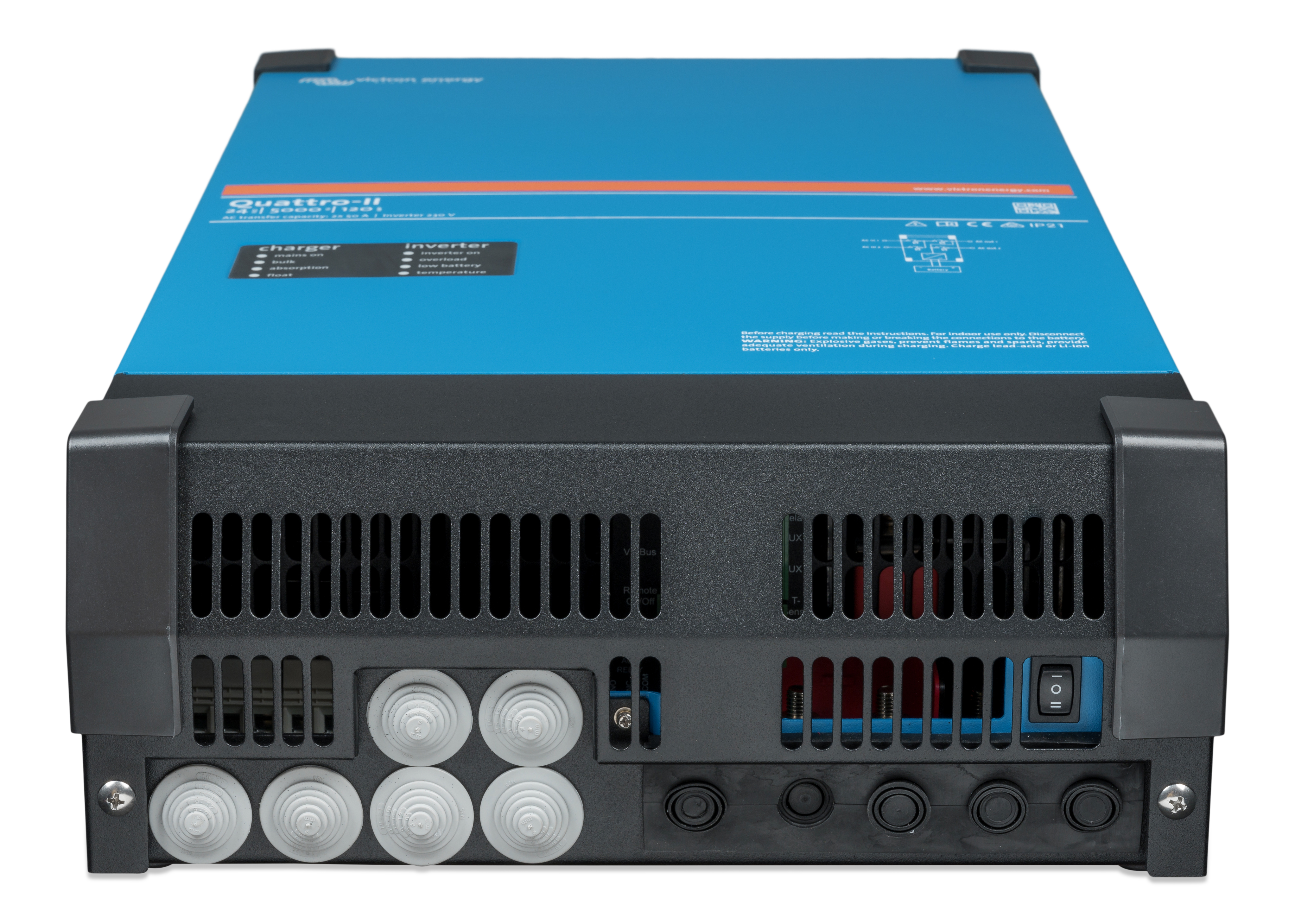

  • Quattro-II 48/5000/70-50/50 (connector bottom)  thumbnail
    Quattro-II 48/5000/70-50/50 (connector bottom)
    .PNG

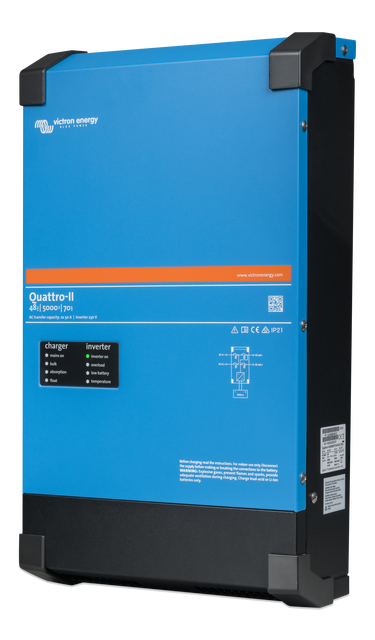

  • Quattro-II 48/5000/70-50/50 (left)  thumbnail
    Quattro-II 48/5000/70-50/50 (left)
    .PNG

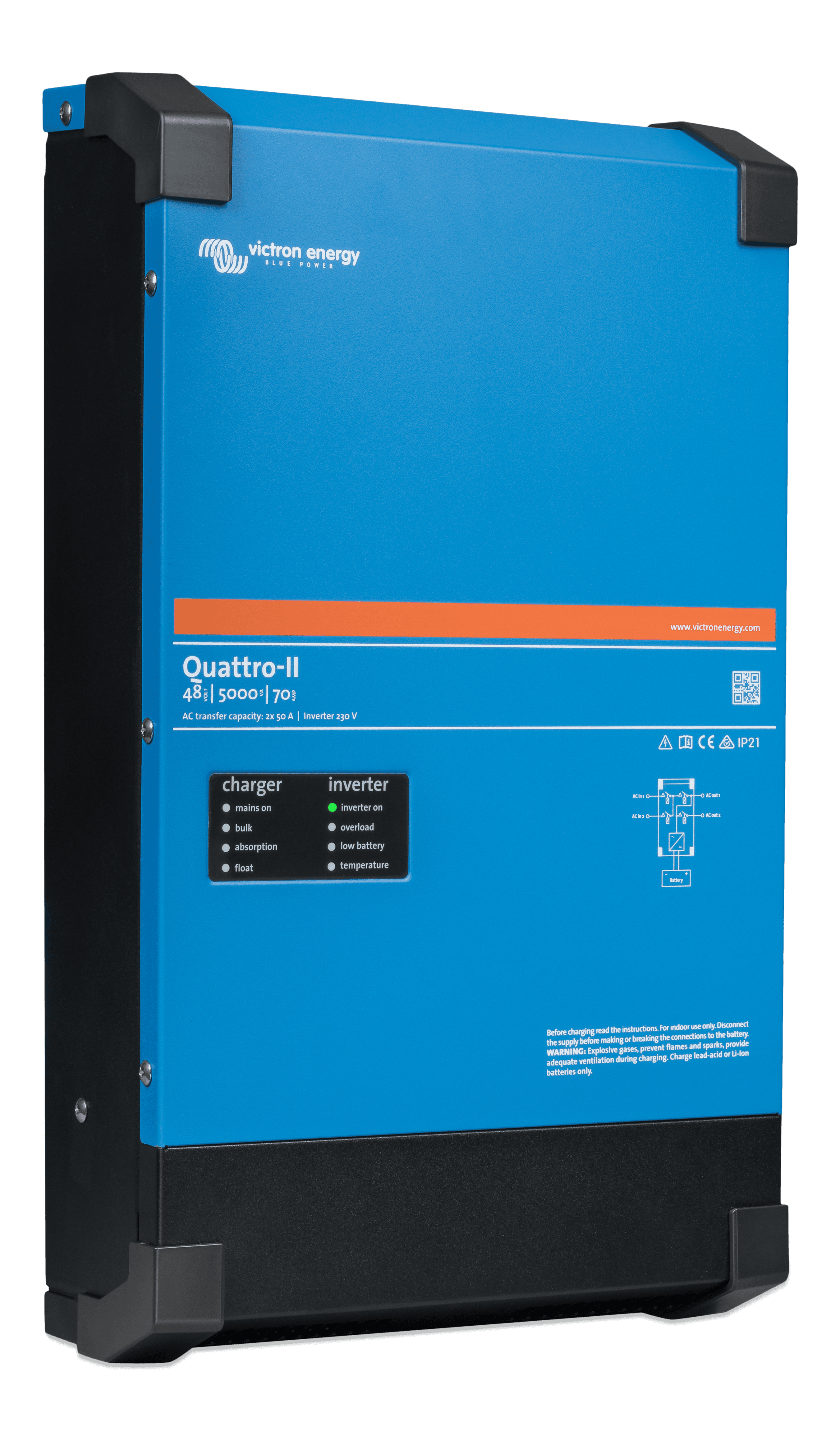

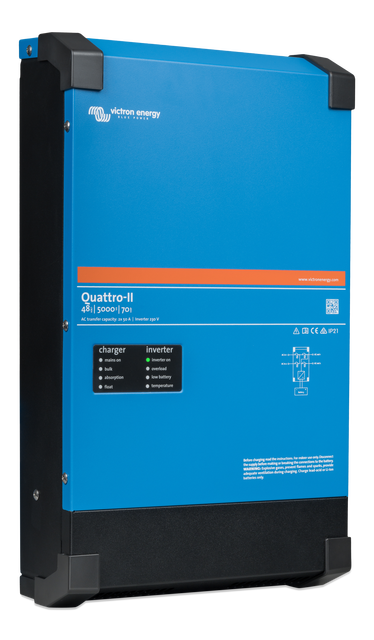

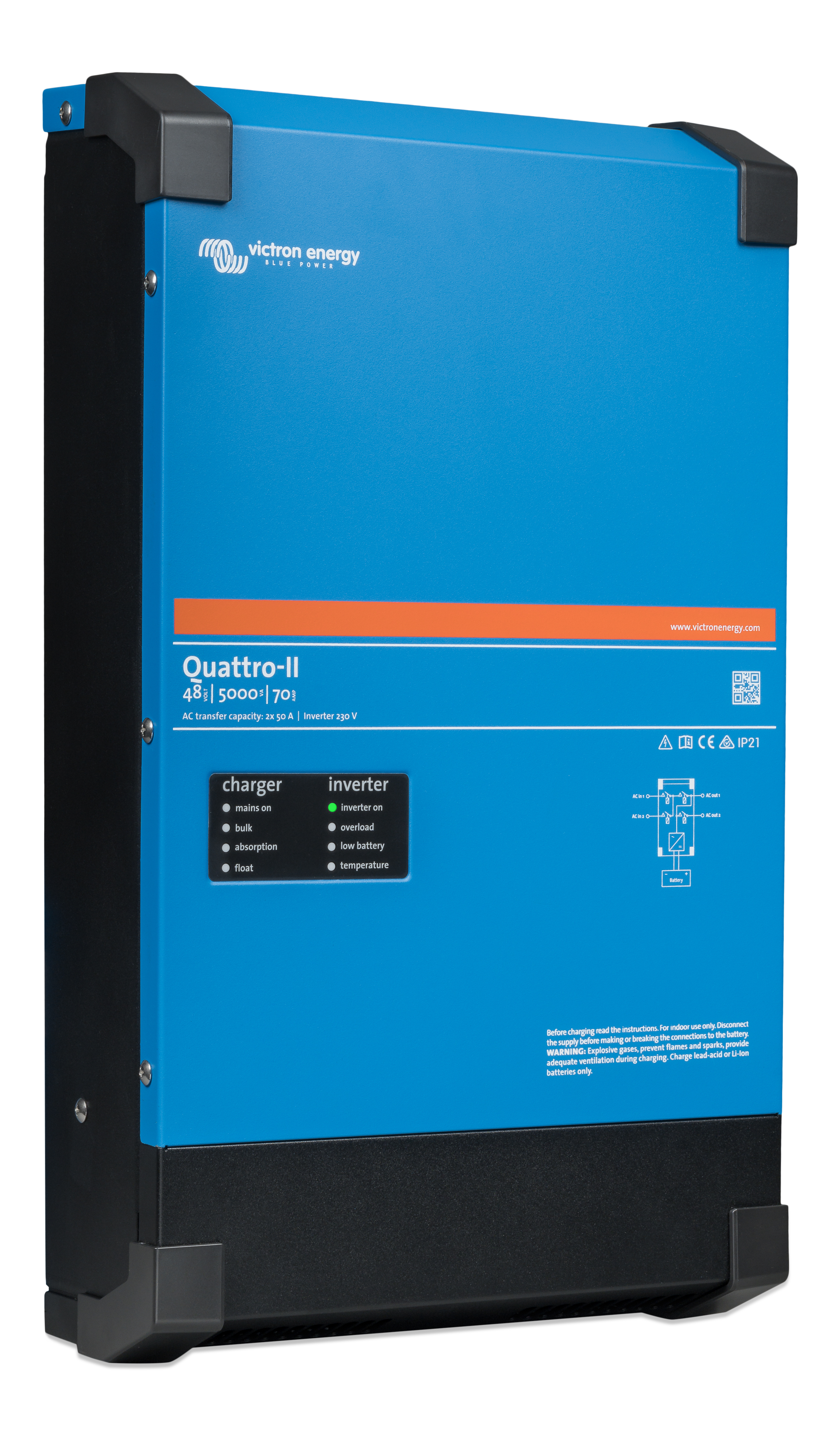

  • Quattro-II 48/5000/70-50/50 (right)  thumbnail
    Quattro-II 48/5000/70-50/50 (right)
    .PNG

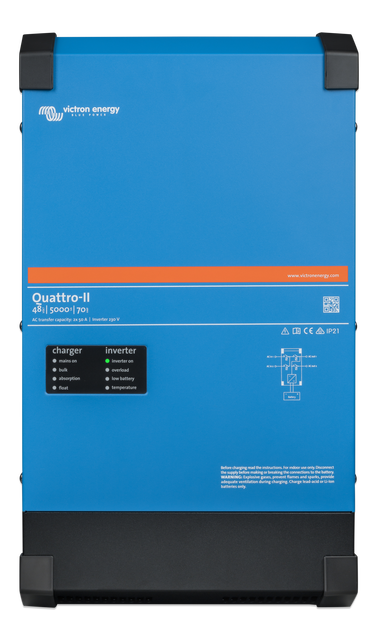

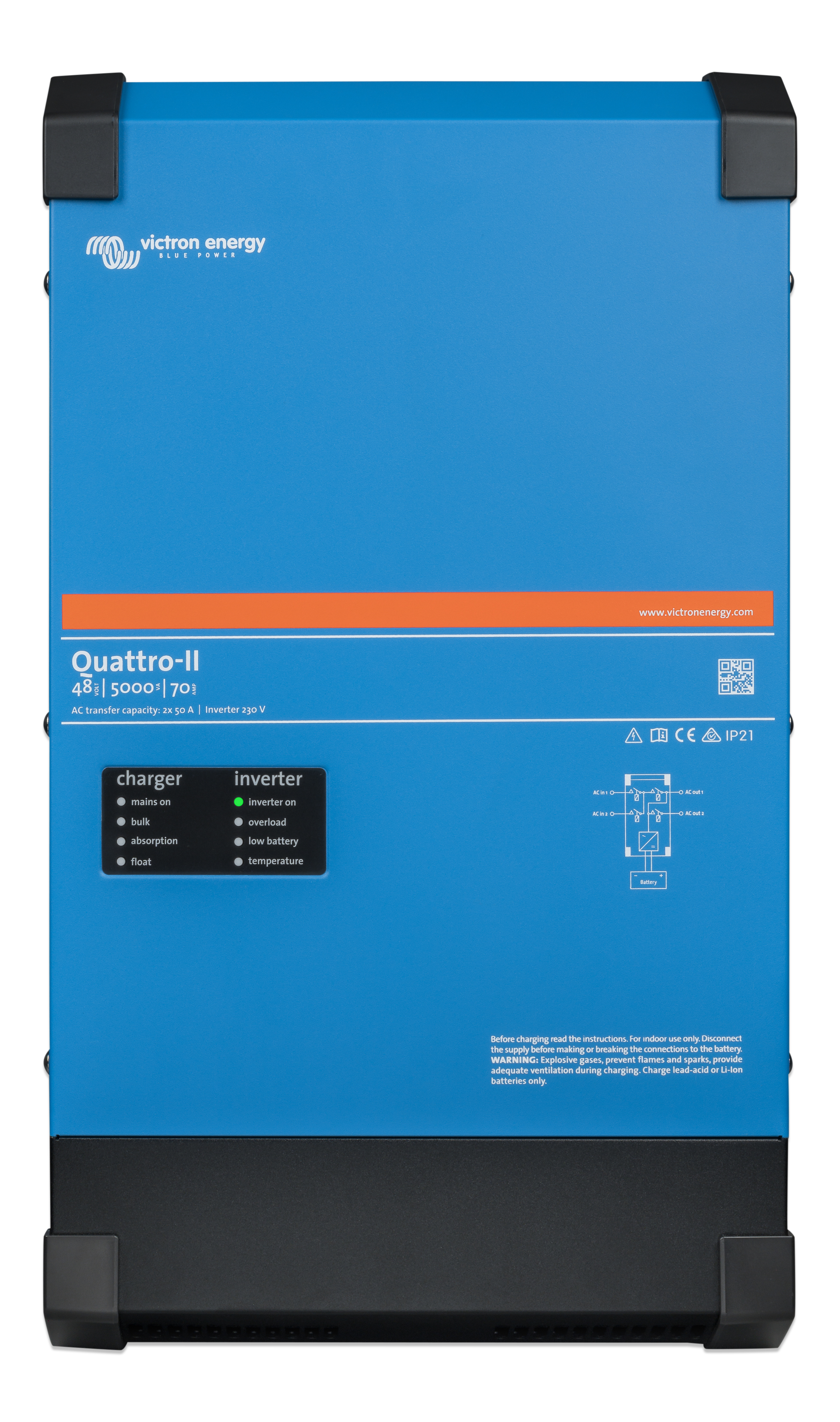

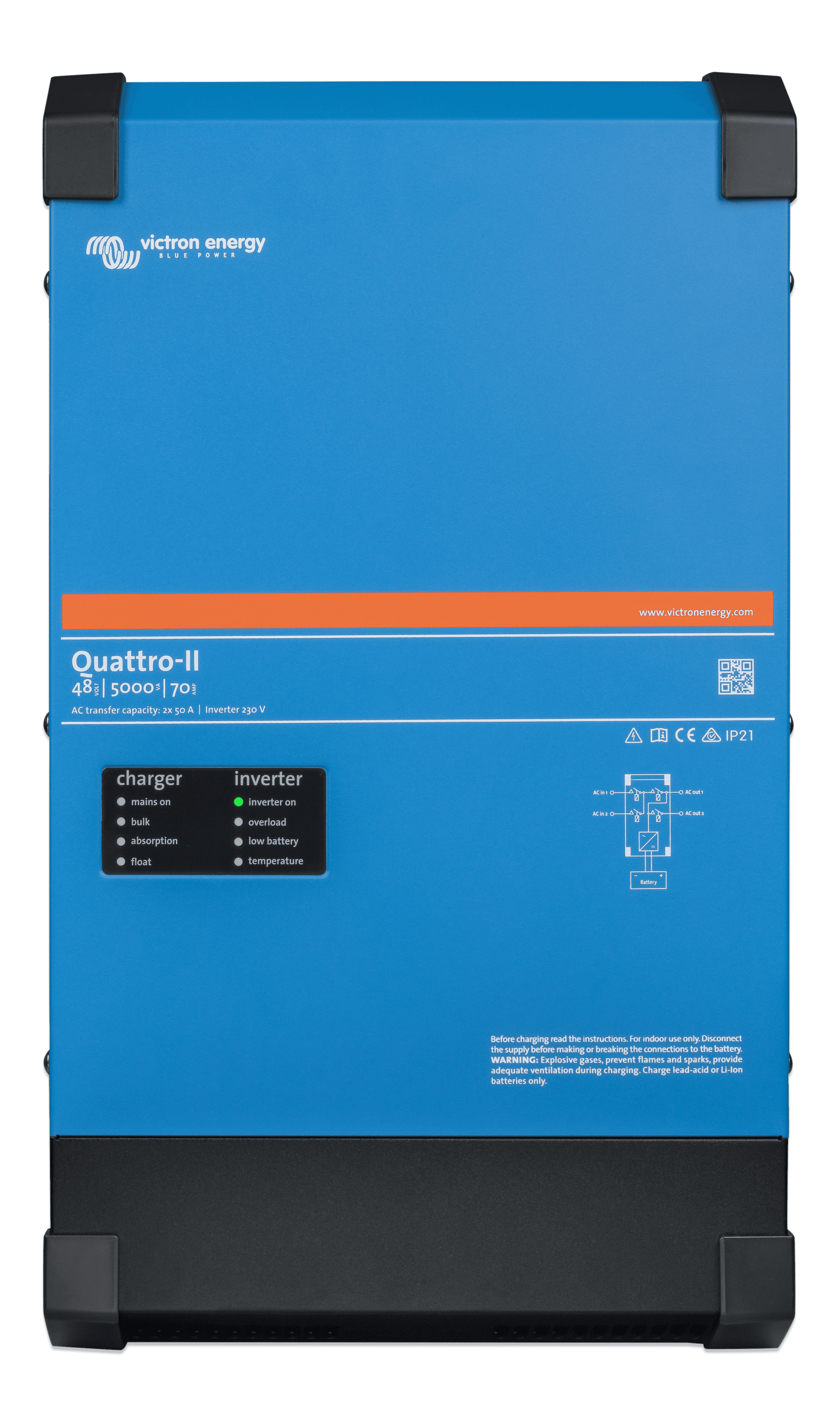

  • Quattro-II 48/5000/70-50/50 (front)  thumbnail
    Quattro-II 48/5000/70-50/50 (front)
    .PNG

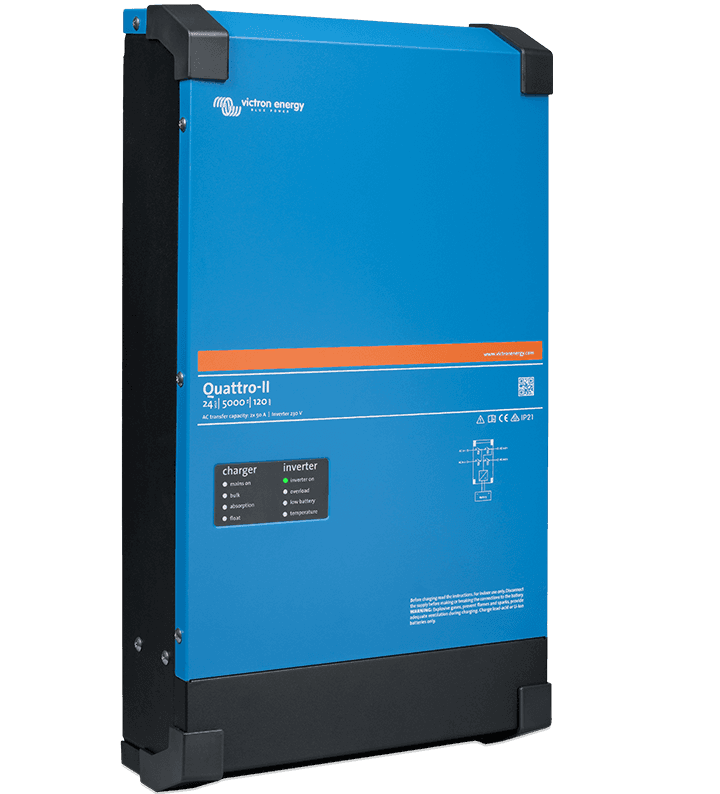

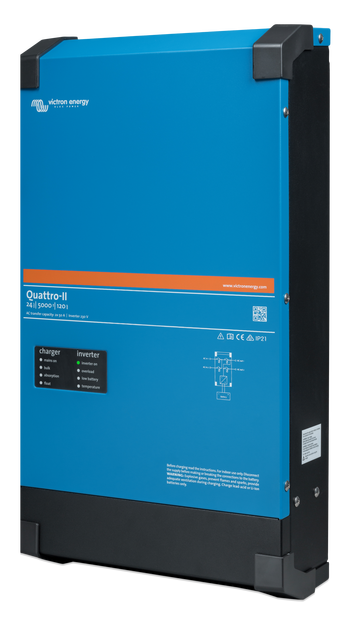

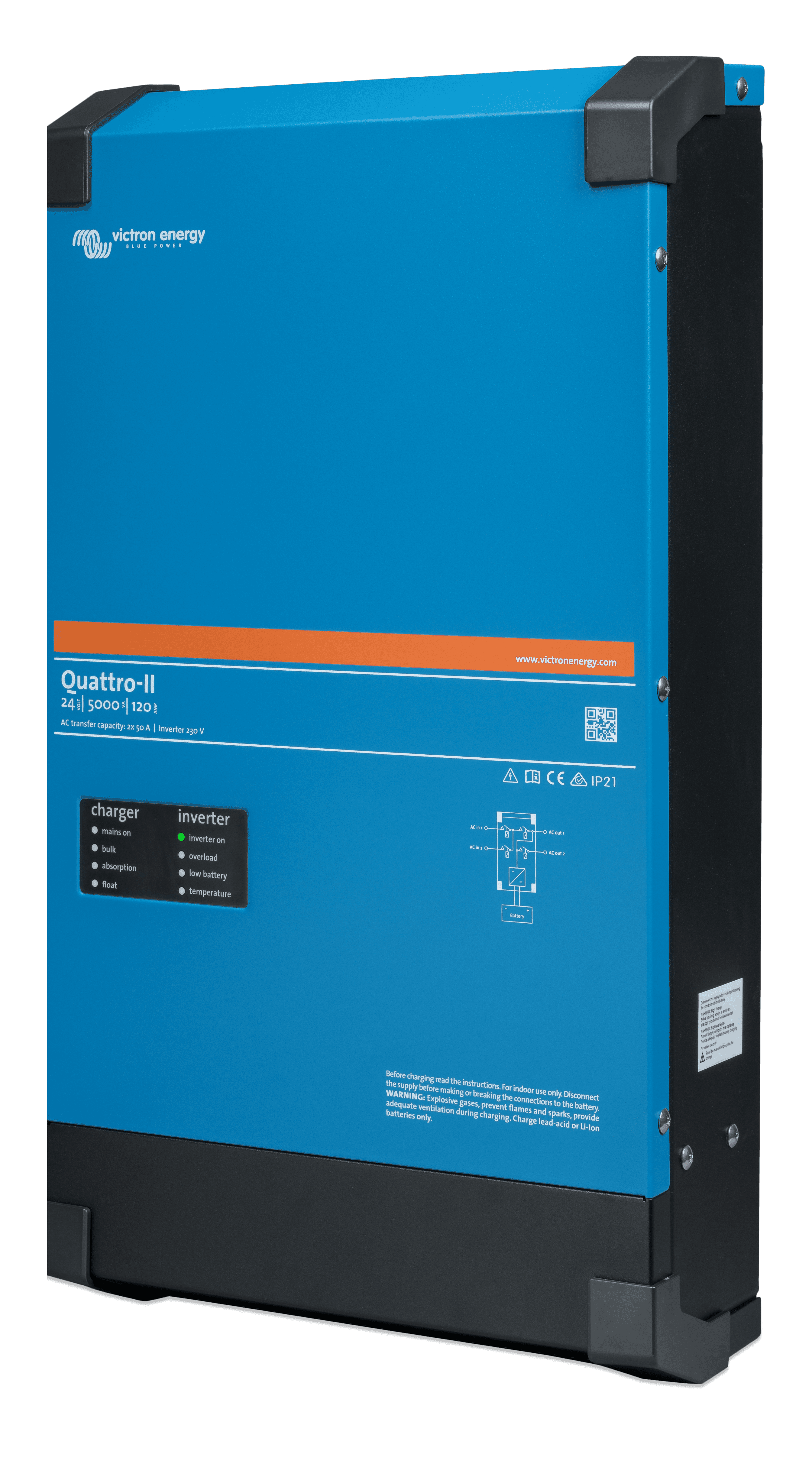

  • Quattro-II 24/5000/120-50/50 230V (left)  thumbnail
