Galvanisk Isolator VDI-16, VDI-32 og VDI-64

Den galvaniske isolator forhindrer elektrolytisk korrosion. Det blokerer lavspændings DC-strømme, der går ind i din båd via jordkablet på landskablet. Disse strømme kan forårsage korrosion på bådens undervandsmetaller, som skroget, propelleren, akslen og så videre.
Den galvaniske isolator består internt af to dioder, som er forbundet på en anti-parallel måde. Når de er koblet på denne måde, tillader dioderne strøm at løbe i begge retninger, men kun over en bestemt tærskelspænding. Spændingen ved hvilken dioderne leder er omkring 1,4 Vdc.

Isolatoren installeres direkte bag din båds 230V-tilslutning. Forspændingen fra den galvaniske isolator er højere end den potentielle forskel mellem metaller. Som følge heraf vil denne spænding ikke tillade ledning, og som sådan vil den galvaniske isolator forhindre enhver elektrolytisk strøm. Men hvis der er en (højere) fejlspænding i vekselstrømskredsen, vil dioderne tillade strøm igennem og den resterende strømindretning vil bryde kredsløbet.

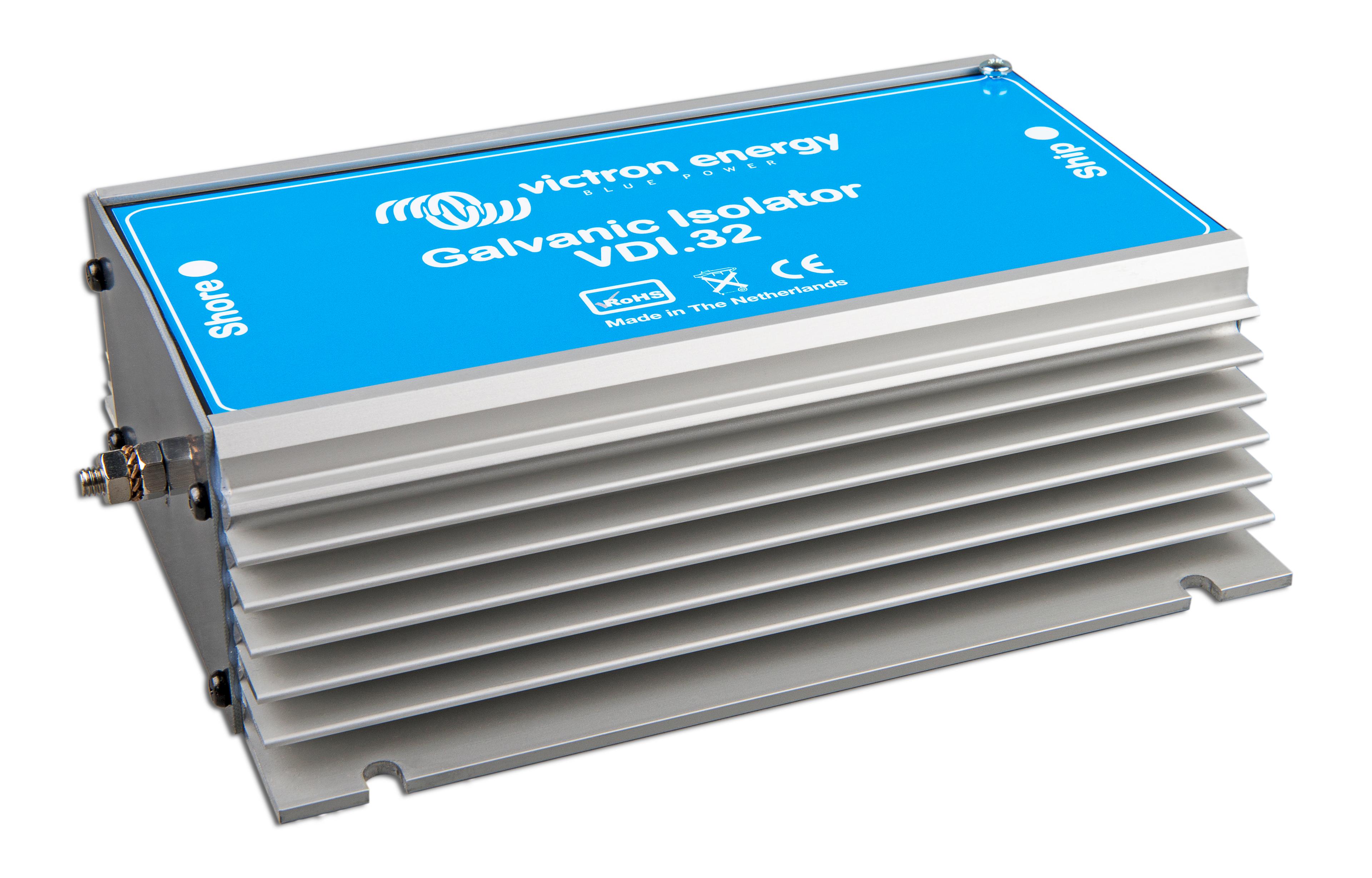

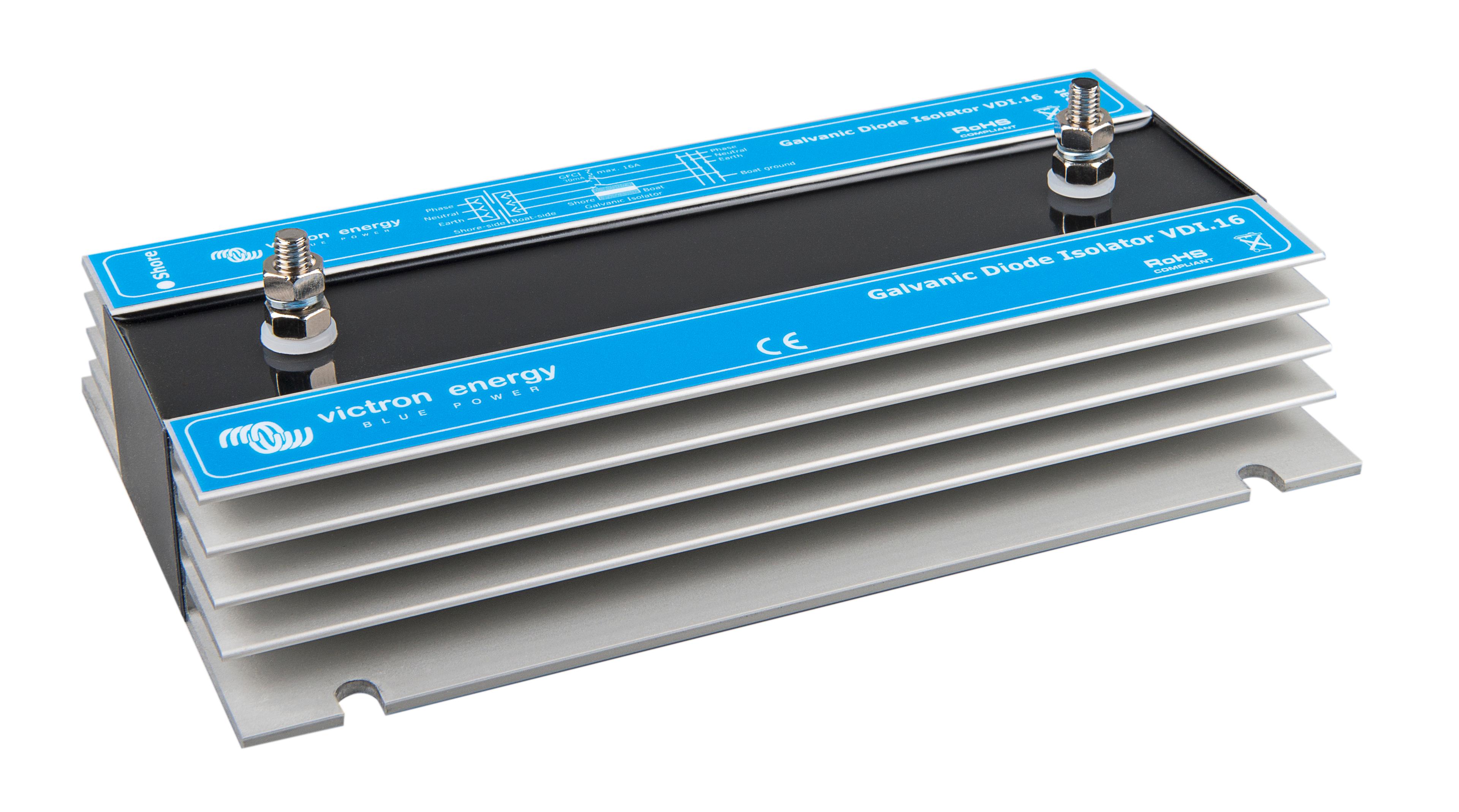

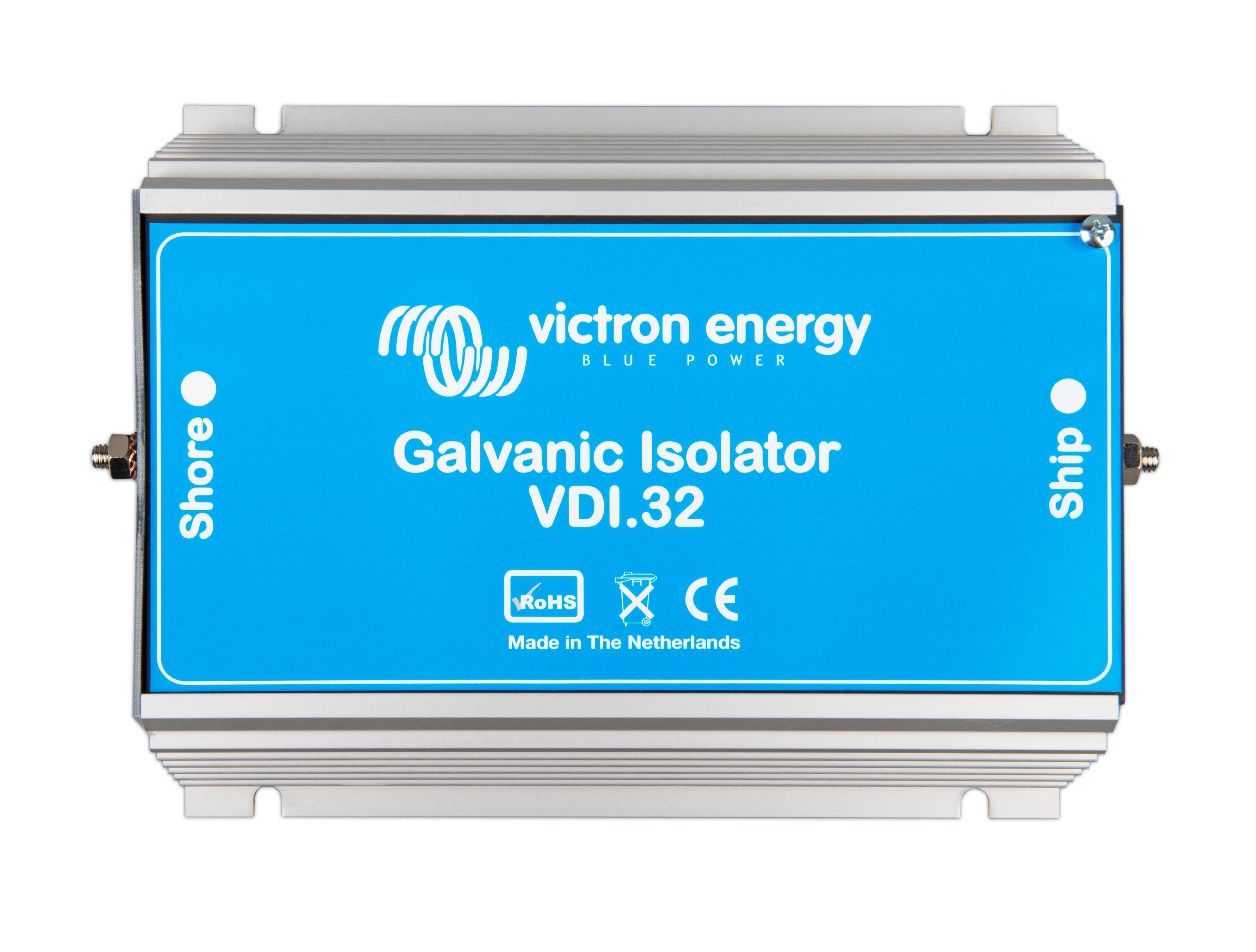

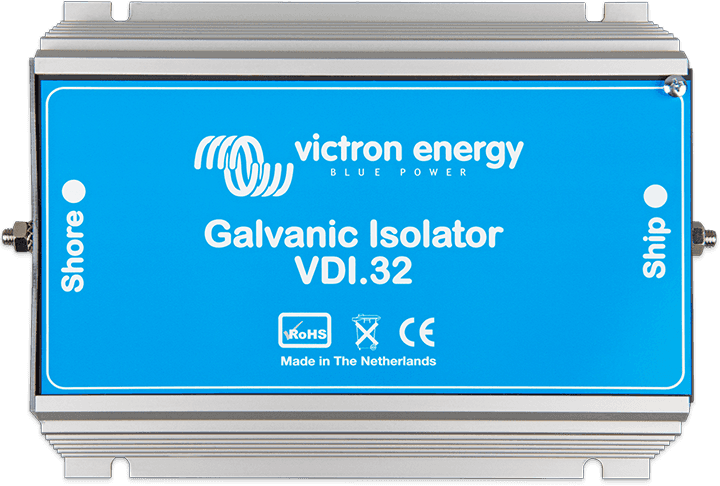

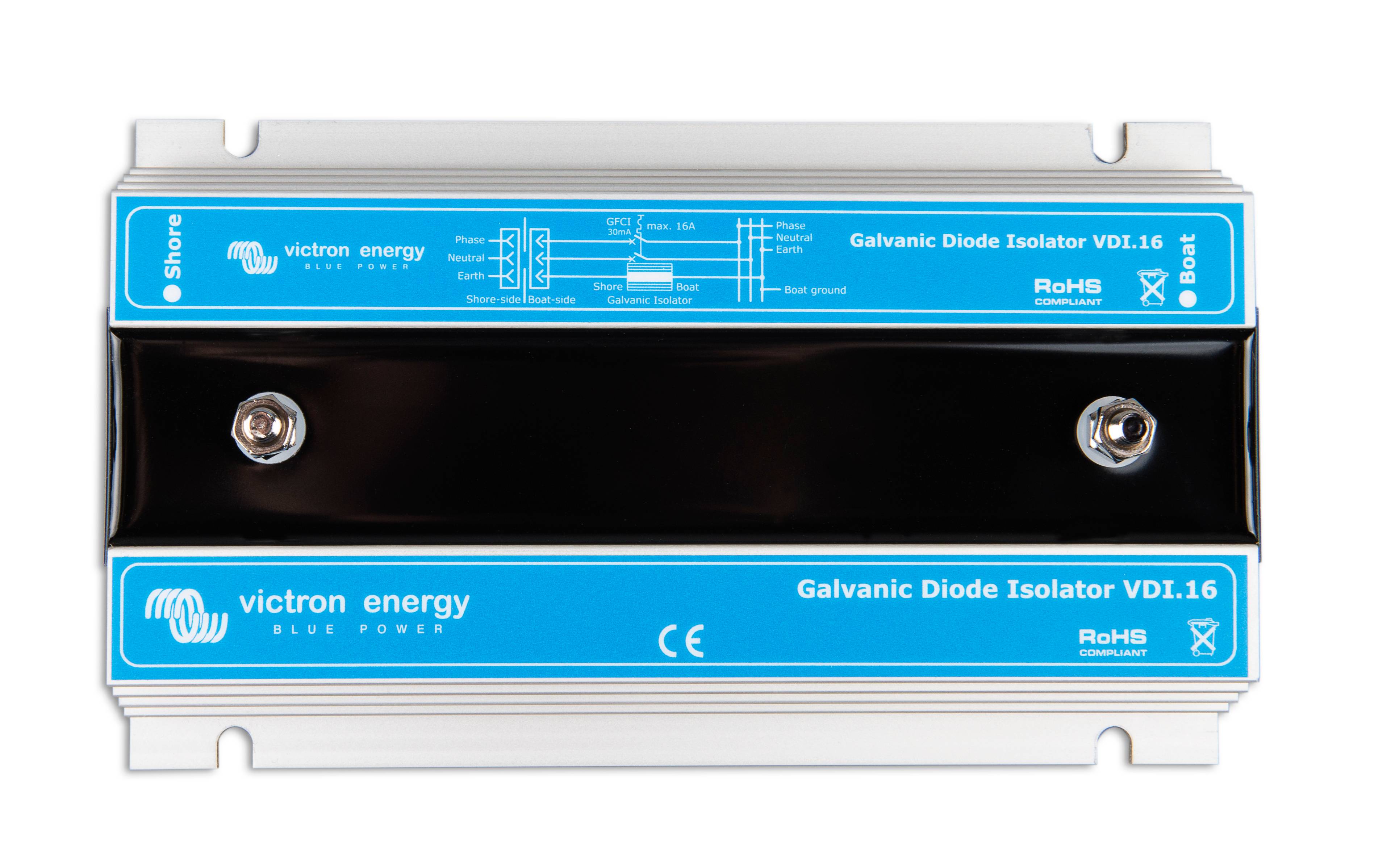

Galvanisk Isolator VDI-16, VDI-32 og VDI-64

Year warranty

World-wide support

Om dette produkt

Den galvaniske isolator forhindrer elektrolytisk korrosion. Det blokerer lavspændings DC-strømme, der går ind i din båd via jordkablet på landskablet. Disse strømme kan forårsage korrosion på bådens undervandsmetaller, som skroget, propelleren, akslen og så videre.
Den galvaniske isolator består internt af to dioder, som er forbundet på en anti-parallel måde. Når de er koblet på denne måde, tillader dioderne strøm at løbe i begge retninger, men kun over en bestemt tærskelspænding. Spændingen ved hvilken dioderne leder er omkring 1,4 Vdc.

Isolatoren installeres direkte bag din båds 230V-tilslutning. Forspændingen fra den galvaniske isolator er højere end den potentielle forskel mellem metaller. Som følge heraf vil denne spænding ikke tillade ledning, og som sådan vil den galvaniske isolator forhindre enhver elektrolytisk strøm. Men hvis der er en (højere) fejlspænding i vekselstrømskredsen, vil dioderne tillade strøm igennem og den resterende strømindretning vil bryde kredsløbet.

Downloads
and support

Manuals
  • Galvanic Isolator VDI-16, VDI-32 and VDI-64
    .PDF
  • Galvanic Isolator (VDI-16)
    .PDF
Enclosure Dimensions
  • Galvanic Isolator VDI-16
    .PDF
  • Galvanic Isolator VDI-16 (3D)
    .PDF
  • Galvanic Isolator VDI-16 (stp)
  • Galvanic Isolator VDI-32
    .PDF
  • Galvanic Isolator VDI-32 (3D)
    .PDF
  • Galvanic Isolator VDI-32 (stp)
  • Galvanic Isolator VDI-64
    .PDF
  • Galvanic Isolator VDI-64 (3D)
    .PDF
  • Galvanic Isolator VDI-64 (stp)
High Quality Photos
  • Galvanic Isolator VDI-32 (top) thumbnail
    Galvanic Isolator VDI-32 (top)
    .JPG
  • Galvanic Isolator VDI-32 (side) thumbnail
    Galvanic Isolator VDI-32 (side)
    .JPG
  • Galvanic Isolator VDI-16 (side) thumbnail
    Galvanic Isolator VDI-16 (side)
    .JPG
  • Galvanic Isolator VDI-16 (top) thumbnail
    Galvanic Isolator VDI-16 (top)
    .JPG
System Schematics
  • Narrow Boat MultiPlus 3kVA_12V_230V Lynx Smart BMS&Distributors Alternator WS500 MPPT SBP Orion-Tr Cerbo GX touch 50 Bow thruster Galvanic isolator
    .PDF
Certificates
  • Declaration of Conformity - Galvanic Isolators
    .PDF
  • ISO9001 certificate
    .PDF
