Quattro-II 2x 120 V

I lighed med MultiPlus-II 2x120 V er Quattro-II 2x120 V en kombineret inverter og lader, der er specielt designet til standard nordamerikanske 50 A 120/240 VAC splitfase-applikationer. Den kan desuden tilsluttes to vekselstrømskilder og vil automatisk blive tilsluttet til den aktive strømkilde.

Uanset om den forsynes fra landstrøm eller en generator, kan Quattro-II 2x120 V acceptere og passere gennem begge linjer i en 120/240 V-forsyning, med mulighed for at udnytte de fulde 50 A til opladning og AC-belastninger. Ved tilslutning til en enfaset 120 V-forsyning vil L1-indgangen på Quattro-II 2x120 V acceptere indgående strøm til opladning og gennemstrømning, mens L1- og L2-udgangene kombineres til enfaset 120 V på hver linje.

Quattro skifter til inverterdrift, når der ikke er nogen vekselstrømskilde tilgængelig. Inverterudgangen er også 120 V enfaset. I invertertilstand forbinder Quattro-II 2x120 V internt begge linjer L1 og L2 sammen, for at give 120 VAC-belastninger på begge udgange. Derfor vil begge sider af et distributionspanel blive forsynet med 120 V under alle forbindelsesforhold. 240 VAC er dog kun tilgængelig, når Quattro leveres af en delt fase 120/240 VAC-kilde. Det forhindrer, at tunge belastninger som vandvarmere eller 240 V klimaanlæg aflader batteriet.

Quattro-II 2x120 V har alle de forventede funktioner i vores alsidige inverter/opladersortiment, inklusive PowerControl, PowerAssist, Input Current Limit, to AC-udgange samt parallel og 3ph-konfiguration til større kapacitet VE. Bus-systemer. Velegnet til LiFePO4-batterier og en række andre batteriteknologier.

Quattro-II 2x 120 V
Quattro-II 2x 120 V
Models:

3000VA

Year warranty

World-wide support

Om dette produkt

I lighed med MultiPlus-II 2x120 V er Quattro-II 2x120 V en kombineret inverter og lader, der er specielt designet til standard nordamerikanske 50 A 120/240 VAC splitfase-applikationer. Den kan desuden tilsluttes to vekselstrømskilder og vil automatisk blive tilsluttet til den aktive strømkilde.

Uanset om den forsynes fra landstrøm eller en generator, kan Quattro-II 2x120 V acceptere og passere gennem begge linjer i en 120/240 V-forsyning, med mulighed for at udnytte de fulde 50 A til opladning og AC-belastninger. Ved tilslutning til en enfaset 120 V-forsyning vil L1-indgangen på Quattro-II 2x120 V acceptere indgående strøm til opladning og gennemstrømning, mens L1- og L2-udgangene kombineres til enfaset 120 V på hver linje.

Quattro skifter til inverterdrift, når der ikke er nogen vekselstrømskilde tilgængelig. Inverterudgangen er også 120 V enfaset. I invertertilstand forbinder Quattro-II 2x120 V internt begge linjer L1 og L2 sammen, for at give 120 VAC-belastninger på begge udgange. Derfor vil begge sider af et distributionspanel blive forsynet med 120 V under alle forbindelsesforhold. 240 VAC er dog kun tilgængelig, når Quattro leveres af en delt fase 120/240 VAC-kilde. Det forhindrer, at tunge belastninger som vandvarmere eller 240 V klimaanlæg aflader batteriet.

Quattro-II 2x120 V har alle de forventede funktioner i vores alsidige inverter/opladersortiment, inklusive PowerControl, PowerAssist, Input Current Limit, to AC-udgange samt parallel og 3ph-konfiguration til større kapacitet VE. Bus-systemer. Velegnet til LiFePO4-batterier og en række andre batteriteknologier.

Downloads
and support

Datasheets
  • Quattro-II 3kVA 2x 120V
    .PDF
Manuals
  • Solar & Wind Priority (HTML5)
    .HTML
  • Solar & Wind Priority (PDF)
    .PDF
  • Quattro-II 2x 120V (HTML5)
    .HTML
  • Quattro-II 2x 120V (PDF)
    .PDF
Enclosure Dimensions
  • Quattro-II 12V 3kVA 2x 120V
    .PDF
  • Quattro-II 12V 3kVA 2x 120V (3D)
    .PDF
  • Quattro-II 12V 3kVA 2x 120V (stp)
  • Quattro-II 24V 3kVA 2x 120V
    .PDF
  • Quattro-II 24V 3kVA 2x 120V (3D)
    .PDF
  • Quattro-II 24V 3kVA 2x 120V (stp)
High Quality Photos

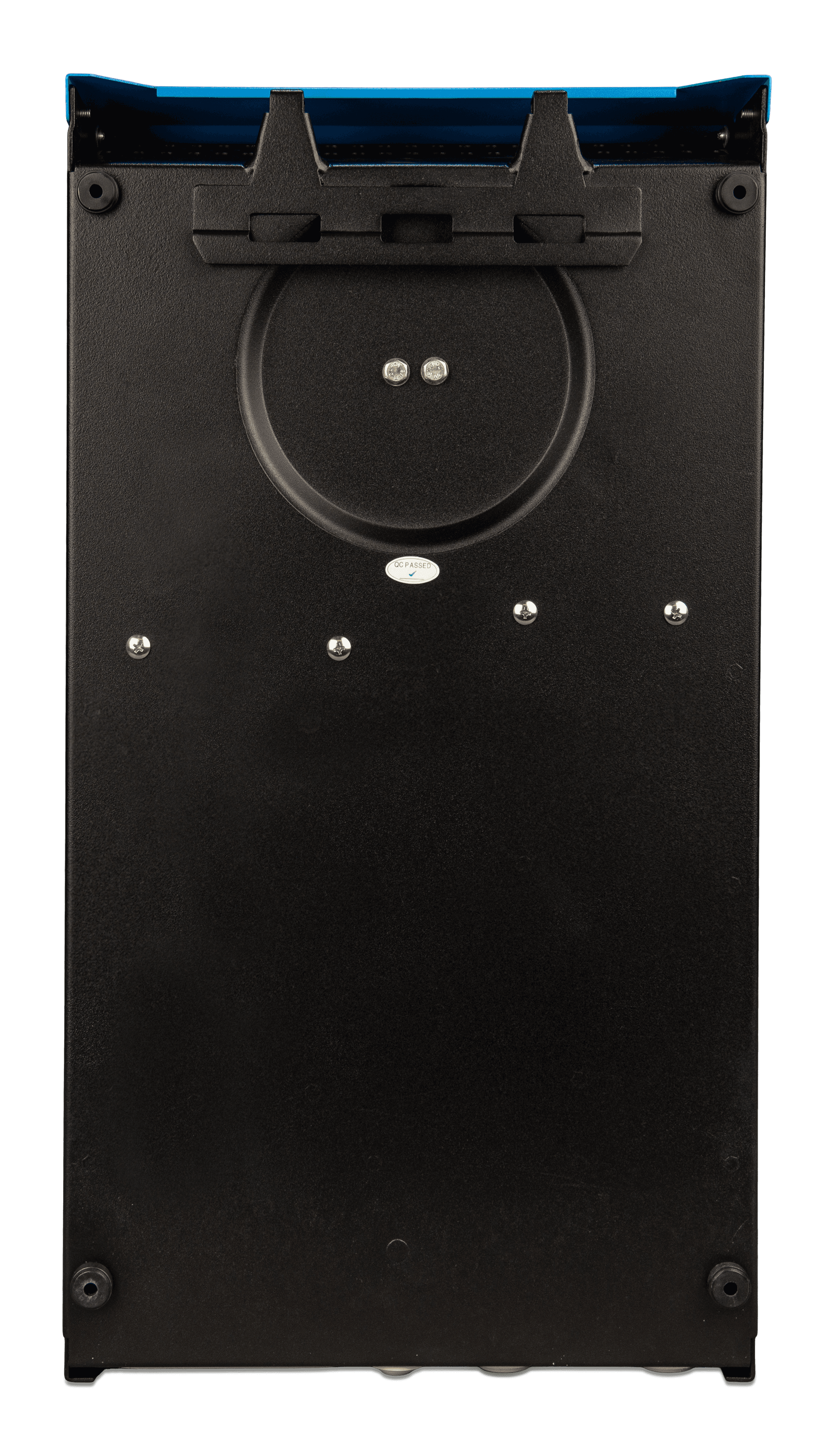

  • Quattro-II 2x 120V (back)  thumbnail
    Quattro-II 2x 120V (back)
    .PNG

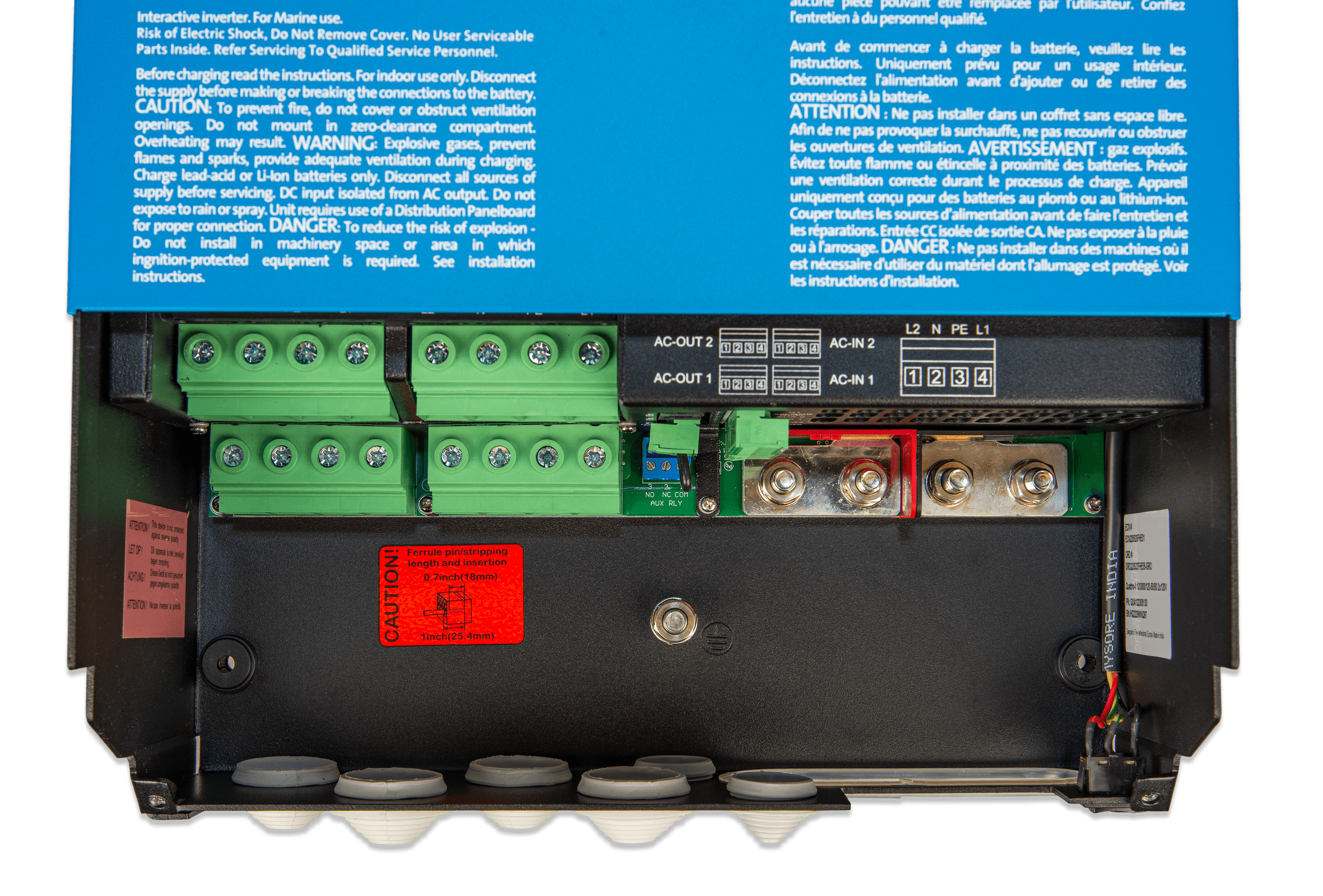

  • Quattro-II 2x 120V (connections close-up)  thumbnail
    Quattro-II 2x 120V (connections close-up)
    .PNG
  • Quattro-II 2x 120V (connections)  thumbnail
    Quattro-II 2x 120V (connections)
    .PNG

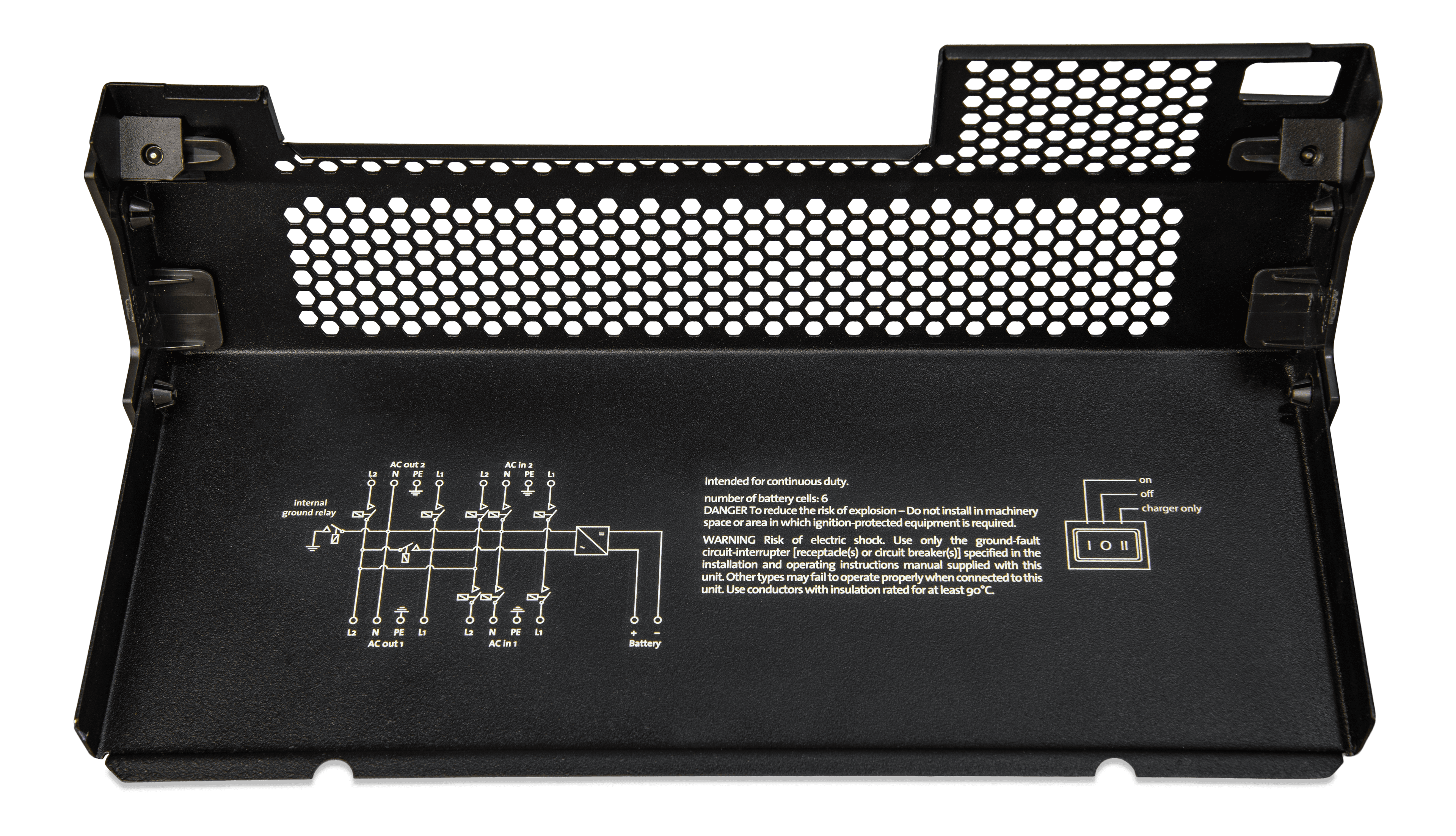

  • Quattro-II 2x 120V (cover)  thumbnail
    Quattro-II 2x 120V (cover)
    .PNG

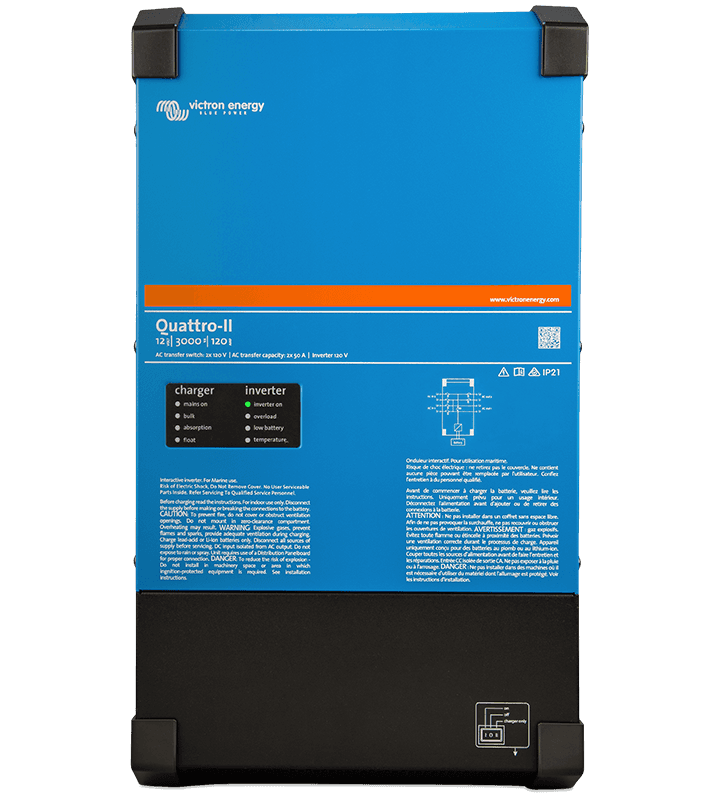

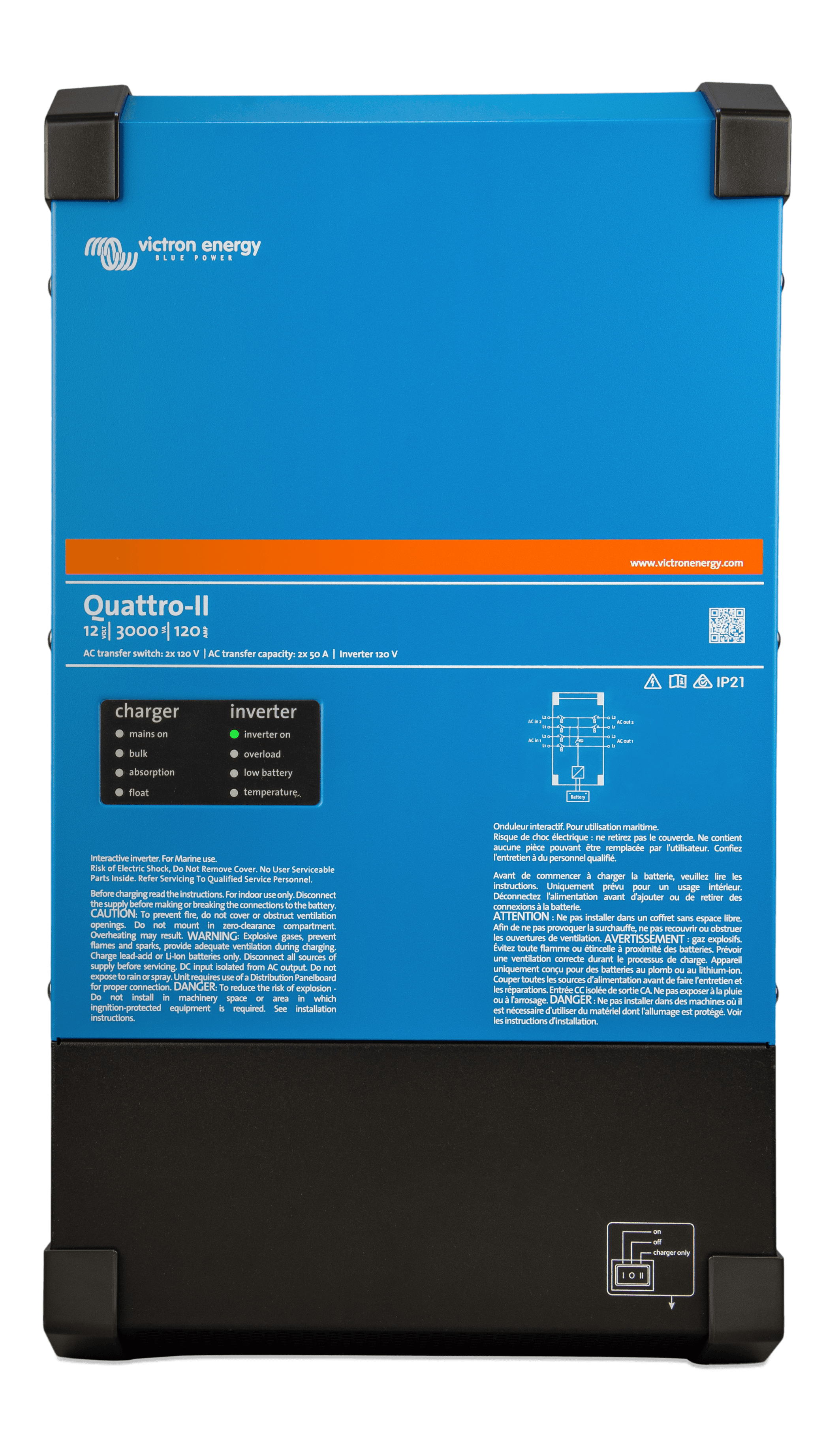

  • Quattro-II 2x 120V (front)  thumbnail
    Quattro-II 2x 120V (front)
    .PNG

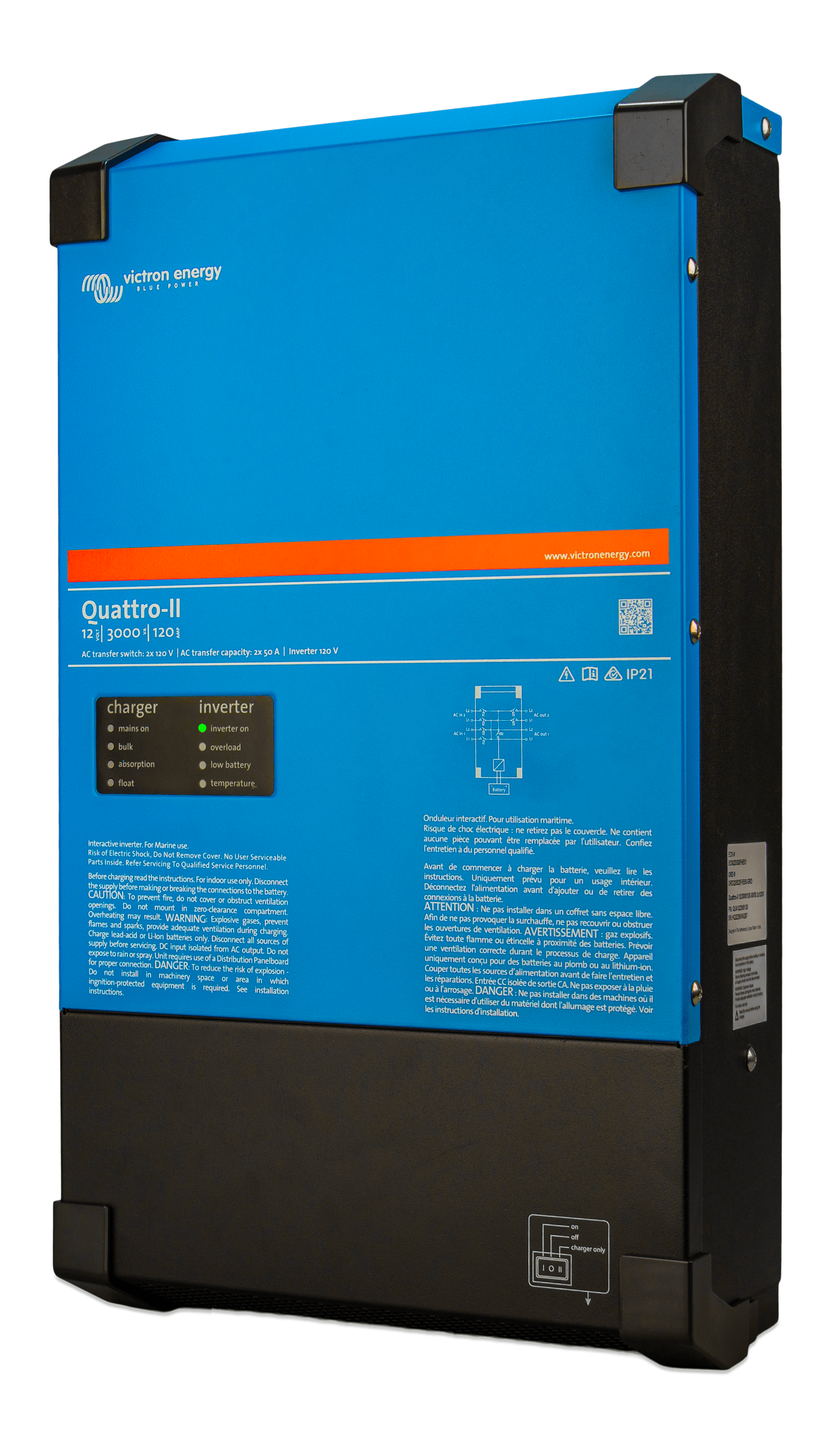

  • Quattro-II 2x 120V (front-angle)  thumbnail
    Quattro-II 2x 120V (front-angle)
    .PNG

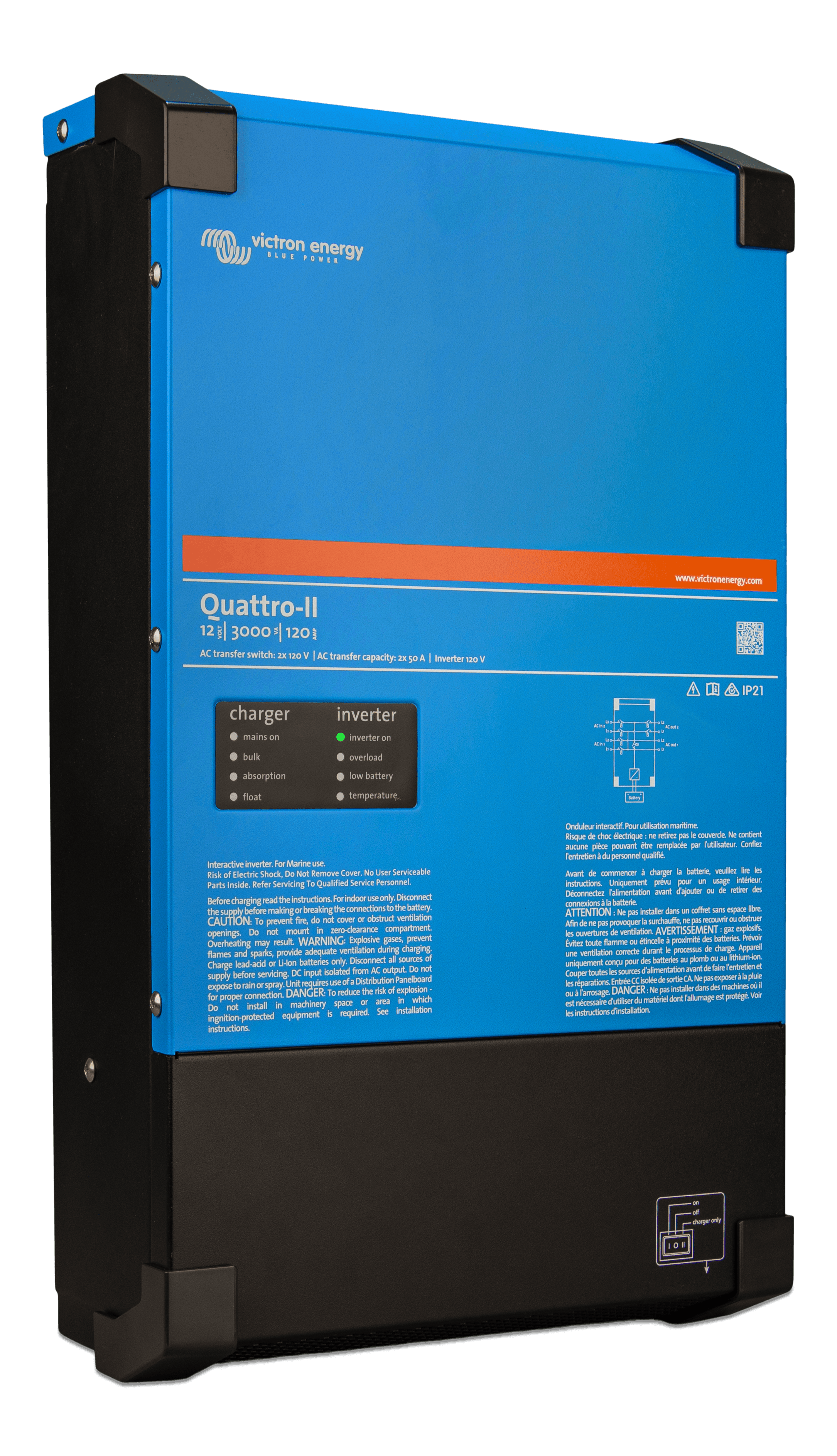

  • Quattro-II 2x 120V (left)  thumbnail
    Quattro-II 2x 120V (left)
    .PNG

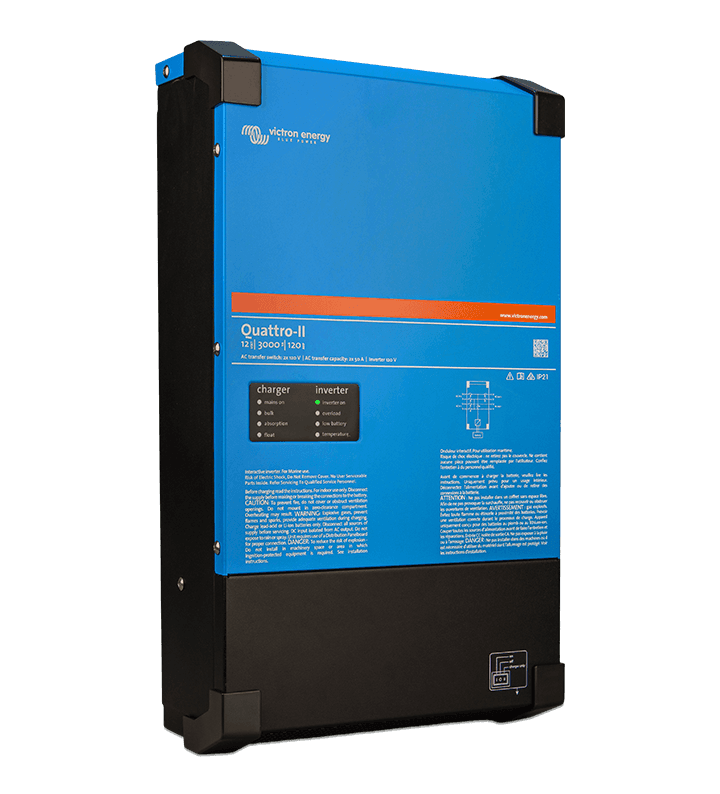

  • Quattro-II 2x 120V (right)  thumbnail
    Quattro-II 2x 120V (right)
    .PNG

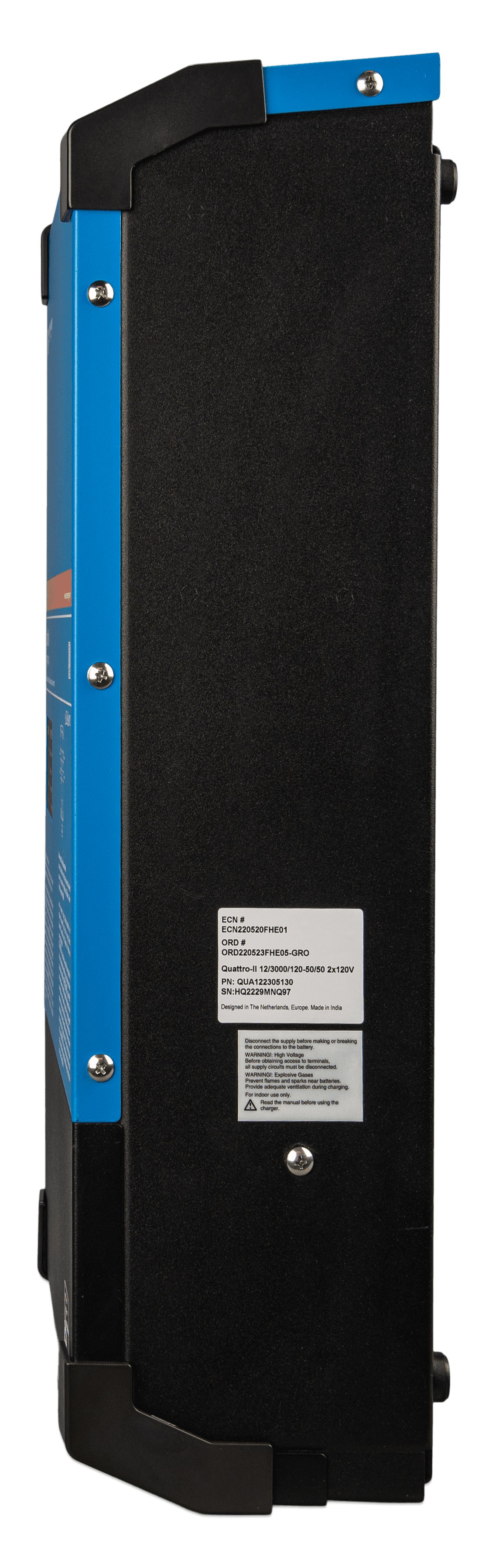

  • Quattro-II 2x 120V (side)  thumbnail
    Quattro-II 2x 120V (side)
    .PNG
Certificates
  • ISO9001 certificate
    .PDF
Promo Videos
  • Brand video

Support

Tjek vores supportressourcer eller kontakt din originale forhandler for dedikeret support, reparationer eller garantianmodninger.

Garanti

Læs mere om vores brancheførende 5 års standard garantiservice.
